Cara Membaca Kode XWAF, XWBF, XWCF, XWEF, dan XWFF

Cara membaca kode cell DIN Chloride perlu dipahami sebelum purchasing, teknisi, atau pemilik forklift menentukan cell pengganti maupun battery pack baru. Kode seperti XWAF5, XWBF13, XWCF21, LXWEF13, XWEF15, LXWFF21, dan XWFF21 bukan sekadar nama seri. Setiap kode menjadi referensi untuk menemukan kapasitas, dimensi, berat, volume elektrolit, dan karakter fisik cell dalam tabel teknis Chloride Motive Power HSP15.

Kesalahan menulis satu huruf atau hanya menyampaikan kapasitas Ah dapat menyebabkan pemilihan cell yang tidak sesuai. Cell mungkin mempunyai kapasitas serupa, tetapi tinggi, panjang, berat, atau kebutuhan ruang pemasangannya berbeda. Kesalahan tersebut dapat membuat cell tidak muat di battery tray, terlalu tinggi untuk compartment, mengubah berat total battery pack, atau tidak sesuai dengan susunan connector.

Continental DIN Cells Chloride HSP15 terdiri atas kelompok XWAF, XWBF, XWCF, LXWEF, XWEF, LXWFF, dan XWFF. Seluruh kelompok memiliki lebar standar sekitar 198 mm, tetapi tinggi serta rentang kapasitasnya berbeda. Secara keseluruhan, kapasitasnya berada pada kisaran 120–1.400 Ah, tinggi sekitar 373–755 mm, dan panjang cell sekitar 47–191 mm. Nilai kapasitas pada tabel menggunakan rating lima jam pada suhu 30°C.

Hal paling penting adalah tidak menerjemahkan kode tersebut berdasarkan perkiraan. Brosur Chloride HSP15 mencantumkan daftar kode dan spesifikasinya, tetapi tidak memberikan definisi resmi setiap huruf serta tidak menyatakan secara eksplisit bahwa angka belakang selalu menunjukkan jumlah pelat. Karena itu, kode harus digunakan sebagai identitas katalog yang dicocokkan dengan tabel resmi.

Mengapa Kode Cell Chloride Harus Dibaca dengan Benar?

Battery pack forklift tersusun dari sejumlah cell yang dihubungkan secara seri. Setiap cell harus sesuai dengan desain battery tray, tegangan forklift, berat kendaraan, posisi terminal, inter-cell connector, dan charger.

Purchasing terkadang hanya menyampaikan data seperti:

Dibutuhkan cell baterai forklift DIN 600 Ah.

Informasi tersebut belum cukup. Kapasitas 600 Ah tidak langsung menjelaskan:

• Kelompok cell.
• Tinggi keseluruhan.
• Panjang cell.
• Berat kering.
• Berat setelah diisi.
• Volume elektrolit.
• Posisi terminal.
• Pole centres.
• Kesesuaian dengan tray.
• Kebutuhan connector.

Permintaan yang lebih tepat adalah:

Dibutuhkan penggantian cell Chloride XWAF21, kapasitas 600 Ah, dengan verifikasi dimensi, berat, terminal, jumlah cell, tray, dan charger.

Kode lengkap mengurangi risiko pemasok memilih cell lain yang kapasitasnya sama atau mendekati, tetapi dimensinya berbeda.

Kesalahan membaca kode juga dapat memengaruhi perhitungan seluruh battery pack. Jika panjang satu cell berbeda beberapa milimeter, selisih tersebut dapat menjadi besar ketika beberapa cell disusun dalam satu baris. Panjang cell yang bertambah juga berkaitan dengan peningkatan kapasitas, berat, dan volume elektrolit.

Mengenal Chloride Motive Power HSP15

Chloride Motive Power HSP15 merupakan rangkaian baterai traction untuk kendaraan material handling bertenaga listrik, seperti:

• Forklift listrik.
• Reach truck.
• Pallet truck.
• Tow tractor.
• Kendaraan listrik industri.
• Peralatan material handling lainnya.

Seri ini menggunakan tubular positive plate pada pelat positif, flat-pasted negative plate pada pelat negatif, special polyethylene separator, serta high-grade polypropylene cell box. HSP15 juga dapat dilengkapi flexible inter-cell connector, plastic shroud, electrolyte level sensor, dan automatic battery filling system sebagai fitur pendukung.

Untuk Continental DIN Cells, tersedia tujuh kelompok utama:

Kelompok	Tinggi	Rentang Kapasitas
XWAF	373 mm	120–600 Ah
XWBF	428 mm	160–800 Ah
XWCF	502 mm	180–900 Ah
LXWEF	575 mm	220–1.100 Ah
XWEF	604 mm	220–1.100 Ah
LXWFF	725 mm	280–1.400 Ah
XWFF	755 mm	280–1.400 Ah

Seluruh kelompok tersebut memiliki lebar standar sekitar 198 mm dan menyediakan varian panjang hingga sekitar 191 mm.

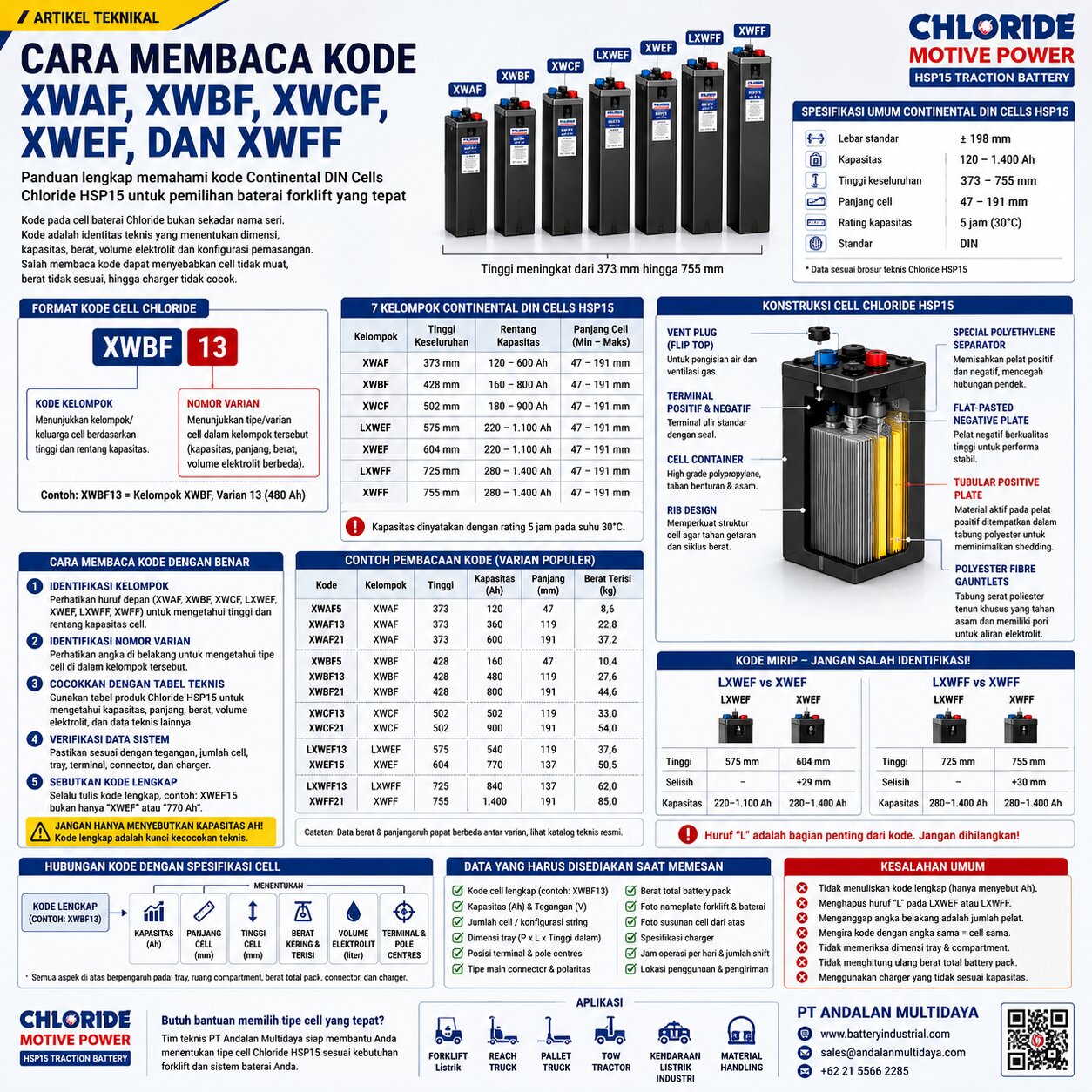

Format Dasar Kode Cell DIN Chloride

Secara praktis, kode cell dapat dipisahkan menjadi dua bagian:

Kode kelompok + nomor varian

Contoh:

• XWAF5
• XWBF13
• XWCF21
• LXWEF13
• XWEF15
• LXWFF21
• XWFF21

Pada contoh XWBF13:

• XWBF menunjukkan kelompok atau keluarga cell.
• 13 merupakan nomor varian dalam kelompok tersebut.
• XWBF13 adalah identitas tipe lengkap yang harus dicocokkan dengan tabel teknis.

Kode kelompok memberikan petunjuk mengenai keluarga dimensi dan rentang kapasitas. Nomor varian membantu menemukan spesifikasi individual di dalam kelompok tersebut.

Namun, angka 13 tidak boleh langsung diartikan sebagai kapasitas, jumlah pelat, atau ukuran tertentu tanpa melihat tabel. Nomor yang sama dapat muncul pada beberapa kelompok, tetapi menghasilkan kapasitas dan tinggi yang berbeda.

Apa yang Ditunjukkan oleh Kode Kelompok?

Kode kelompok seperti XWAF, XWBF, atau XWCF digunakan untuk membedakan keluarga cell.

Setiap kelompok mempunyai parameter yang relatif tetap, terutama:

• Lebar standar.
• Tinggi keseluruhan.
• Rentang kapasitas.
• Kelompok konstruksi fisik.
• Pilihan varian panjang.

Sebagai contoh, seluruh tipe yang diawali XWAF berada dalam keluarga dengan tinggi sekitar 373 mm. Sementara seluruh tipe XWBF berada dalam kelompok dengan tinggi sekitar 428 mm.

Kode kelompok memungkinkan teknisi mengetahui kelas dimensi sebelum melihat nomor varian. Namun, kode kelompok saja belum cukup untuk menentukan kapasitas dan panjang aktual.

Menulis hanya “XWBF” belum menjelaskan apakah cell yang dimaksud adalah varian berkapasitas rendah, menengah, atau tertinggi dalam keluarga tersebut.

Apa yang Ditunjukkan oleh Nomor Varian?

Nomor di belakang kode kelompok membedakan tipe individual di dalam keluarga cell.

Perubahan nomor varian pada tabel umumnya diikuti perubahan dalam:

• Kapasitas Ah.
• Panjang cell.
• Berat kering.
• Berat terisi.
• Volume elektrolit.

Sebagai ilustrasi, dalam kelompok XWAF terdapat tipe seperti:

Kode	Kapasitas	Panjang	Berat Terisi
XWAF5	120 Ah	47 mm	8,6 kg
XWAF13	360 Ah	119 mm	22,8 kg
XWAF21	600 Ah	191 mm	37,2 kg

Tabel tersebut menunjukkan bahwa awalan kelompoknya sama, tetapi varian menghasilkan kapasitas, panjang, dan berat berbeda.

Nomor varian sebaiknya dipahami sebagai referensi produk. Jangan menulis bahwa angka tersebut pasti menunjukkan jumlah pelat, kecuali tersedia dokumen resmi Chloride lain yang menjelaskannya secara eksplisit.

Cara Membaca Kode XWAF

XWAF merupakan kelompok Continental DIN Cells dengan tinggi paling rendah dalam tabel HSP15.

Spesifikasi kelompoknya adalah:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 373 mm.
• Rentang kapasitas: 120–600 Ah.
• Panjang cell: sekitar 47–191 mm.

Contoh pembacaan XWAF13:

• XWAF menunjukkan kelompok dengan tinggi 373 mm.
• Angka 13 menunjukkan varian individual.
• Kode lengkap XWAF13 harus dicari pada tabel untuk mengetahui kapasitas, panjang, berat, dan volume elektrolit.

Dalam data produk, XWAF13 mempunyai kapasitas 360 Ah dan panjang sekitar 119 mm. Hal tersebut berbeda dari XWAF5 yang lebih pendek serta XWAF21 yang lebih panjang.

Kesamaan awalan XWAF berarti seluruh tipe tersebut berada dalam keluarga tinggi yang sama. Namun, panjang dan kapasitasnya tidak sama.

XWAF sering relevan ketika ruang vertikal battery compartment lebih terbatas. Meski demikian, cell tetap harus diperiksa terhadap panjang tray dan kebutuhan berat battery pack.

Cara Membaca Kode XWBF

XWBF mempunyai tinggi lebih besar daripada XWAF.

Spesifikasi kelompoknya:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 428 mm.
• Rentang kapasitas: 160–800 Ah.
• Panjang cell: sekitar 47–191 mm.

Contoh pembacaan XWBF13:

• XWBF adalah kelompok cell.
• 13 merupakan nomor varian.
• Tipe lengkap XWBF13 merujuk pada spesifikasi kapasitas 480 Ah dan panjang sekitar 119 mm.

Perbandingan XWAF13 dan XWBF13:

Parameter	XWAF13	XWBF13
Tinggi kelompok	373 mm	428 mm
Kapasitas	360 Ah	480 Ah
Panjang	119 mm	119 mm
Lebar standar	198 mm	198 mm

Nomor varian sama dan panjangnya sama, tetapi kapasitas serta tinggi kelompok berbeda. Contoh ini menunjukkan mengapa teknisi tidak boleh hanya membaca angka belakang.

Selalu baca kode dari huruf pertama hingga angka terakhir.

Cara Membaca Kode XWCF

XWCF berada dalam kelompok DIN dengan tinggi 502 mm.

Spesifikasi kelompok:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 502 mm.
• Rentang kapasitas: 180–900 Ah.
• Panjang cell: sekitar 47–191 mm.

Contoh pembacaan XWCF21:

• XWCF menunjukkan keluarga cell dengan tinggi 502 mm.
• 21 menunjukkan varian individual.
• Berdasarkan tabel, XWCF21 mempunyai kapasitas 900 Ah dan panjang sekitar 191 mm.

Perbandingan varian 13 pada tiga kelompok:

Kode	Tinggi	Kapasitas	Panjang
XWAF13	373 mm	360 Ah	119 mm
XWBF13	428 mm	480 Ah	119 mm
XWCF13	502 mm	540 Ah	119 mm

Tabel tersebut memperlihatkan bahwa nomor 13 tidak menghasilkan kapasitas yang sama. Kelompok yang lebih tinggi mempunyai kapasitas berbeda meskipun nomor varian serta panjangnya sama.

Karena itu, membaca “tipe 13” saja tidak mempunyai makna teknis yang cukup.

Cara Membaca Kode LXWEF dan XWEF

LXWEF dan XWEF harus dibedakan secara jelas. Keduanya mempunyai rentang kapasitas sama, tetapi tinggi berbeda.

Parameter	LXWEF	XWEF
Lebar standar	198 mm	198 mm
Tinggi	575 mm	604 mm
Kapasitas	220–1.100 Ah	220–1.100 Ah
Selisih tinggi		29 mm

Contoh:

• LXWEF13.
• XWEF13.
• XWEF15.
• XWEF21.

Huruf L pada LXWEF tidak boleh dihilangkan. Menulis LXWEF sebagai XWEF dapat mengarah pada kelompok yang lebih tinggi sekitar 29 mm.

Selisih tersebut dapat memengaruhi:

• Ruang terminal.
• Inter-cell connector.
• Vent plug.
• Electrolyte level indicator.
• Selang automatic filling.
• Penutup compartment.
• Berat battery pack.

Cara membaca XWEF15 adalah:

• XWEF menunjukkan kelompok dengan tinggi 604 mm.
• 15 merupakan varian individual.
• Tabel teknis menunjukkan kapasitas, panjang, berat, dan volume elektrolit tipe tersebut.

Dalam brosur, XWEF15 mempunyai kapasitas sekitar 770 Ah dan panjang sekitar 137 mm.

Cara Membaca Kode LXWFF dan XWFF

LXWFF dan XWFF juga mempunyai rentang kapasitas sama, tetapi tinggi berbeda.

Parameter	LXWFF	XWFF
Lebar standar	198 mm	198 mm
Tinggi	725 mm	755 mm
Kapasitas	280–1.400 Ah	280–1.400 Ah
Selisih tinggi		30 mm

Contoh kode:

• LXWFF5.
• LXWFF13.
• LXWFF21.
• XWFF5.
• XWFF13.
• XWFF21.

Cara membaca XWFF21:

• XWFF menunjukkan kelompok dengan tinggi 755 mm.
• 21 merupakan nomor varian.
• Berdasarkan tabel, tipe tersebut berada pada kapasitas tertinggi kelompok, yaitu sekitar 1.400 Ah, dengan panjang sekitar 191 mm.

XWFF21 tidak identik dengan LXWFF21 walaupun kapasitas nominalnya sama. Tinggi, berat, dan kebutuhan ruang pemasangan dapat berbeda.

Huruf “L” harus selalu dicatat sebagai bagian dari kode lengkap.

Mengapa Angka Varian yang Sama Tidak Menghasilkan Cell yang Sama?

Nomor varian yang sama dapat ditemukan dalam beberapa kelompok:

• XWAF13.
• XWBF13.
• XWCF13.
• LXWEF13.
• XWEF13.
• LXWFF13.
• XWFF13.

Nomor tersebut menunjukkan posisi atau referensi varian di dalam kelompok masing-masing. Karena setiap kelompok mempunyai tinggi dan rentang kapasitas berbeda, spesifikasi akhirnya juga berbeda.

Analogi sederhananya adalah nomor rumah yang sama di jalan berbeda. Rumah nomor 13 di Jalan A tidak sama dengan rumah nomor 13 di Jalan B.

Demikian pula:

XWAF13 tidak sama dengan XWBF13.

Bagian kelompok menentukan “keluarganya”, sedangkan nomor varian menentukan tipe individual di dalam keluarga tersebut.

Apakah Angka Belakang Menunjukkan Jumlah Pelat?

Brosur yang digunakan sebagai dasar artikel ini tidak memberikan penjelasan resmi bahwa angka belakang menunjukkan jumlah pelat.

Memang, perubahan varian berkaitan dengan panjang, kapasitas, dan konstruksi internal yang berbeda. Namun, menyatakan secara langsung bahwa angka 13 selalu berarti jumlah pelat tertentu merupakan interpretasi yang tidak didukung oleh brosur.

Penulisan yang lebih aman dan tepat adalah:

• Nomor varian.
• Nomor tipe.
• Referensi dalam tabel produk.
• Identitas tipe cell.

Jumlah pelat internal, apabila diperlukan, harus diverifikasi melalui dokumentasi teknis tambahan atau konfirmasi pabrikan.

Hubungan Kode dengan Panjang Cell

Dalam satu kelompok, cell dengan varian berbeda mempunyai panjang berbeda.

Pola umumnya:

• Varian lebih rendah memiliki panjang lebih pendek.
• Varian menengah mempunyai panjang sedang.
• Varian tertinggi mempunyai panjang lebih besar.
• Kapasitas meningkat bersama pertambahan panjang.
• Berat serta volume elektrolit juga bertambah.

Contoh dalam kelompok XWBF:

Kode	Panjang	Kapasitas
XWBF5	47 mm	160 Ah
XWBF13	119 mm	480 Ah
XWBF21	191 mm	800 Ah

Hubungan tersebut penting dalam pembuatan battery tray. Cell dengan panjang 191 mm membutuhkan ruang jauh lebih besar daripada cell 47 mm.

Jika enam cell disusun dalam satu baris, selisih panjang individual akan dikalikan enam. Karena itu, kesalahan memilih varian dapat membuat susunan tidak muat.

Data desain perlu mengikuti katalog aktual setiap tipe, bukan hanya rentang umum 47–191 mm.

Hubungan Kode dengan Kapasitas Ah

Kode lengkap harus dicocokkan dengan kapasitas dalam tabel.

Contoh:

• XWAF5 berada pada kapasitas awal kelompok XWAF.
• XWAF21 berada pada kapasitas maksimum kelompok XWAF.
• XWFF21 berada pada kapasitas maksimum kelompok XWFF.

Meskipun XWAF21 dan XWFF21 mempunyai nomor varian sama, kapasitasnya sangat berbeda karena kelompoknya berbeda.

Nilai kapasitas DIN HSP15 menggunakan rating lima jam pada suhu 30°C. Karena itu, kapasitas harus dibandingkan menggunakan rating yang sama.

Angka Ah juga tidak sama dengan jumlah jam kerja forklift. Lama operasi aktual dipengaruhi oleh:

• Arus rata-rata kendaraan.
• Berat beban.
• Frekuensi lifting.
• Jarak perjalanan.
• Kondisi motor dan controller.
• Temperatur.
• Kondisi battery pack.
• Pola operator.
• Charger.

Hubungan Kode dengan Berat Cell

Setiap kode lengkap mempunyai data berat kering dan berat terisi.

Cell dengan kapasitas serta panjang lebih besar umumnya mempunyai:

• Lebih banyak material internal.
• Volume elektrolit lebih besar.
• Berat terisi lebih tinggi.
• Dampak lebih besar terhadap berat total battery pack.

Berat lengkap battery pack dihitung dari:

Total berat seluruh cell terisi + steel tray + inter-cell connector + kabel + main connector + shroud + sistem filling + aksesori mekanis.

Kesalahan memilih kode cell dapat menyebabkan hasil perhitungan berat tidak sesuai dengan kebutuhan forklift.

Pada kendaraan tertentu, berat baterai menjadi bagian penting dari distribusi massa serta keseimbangan kendaraan. Karena itu, penggantian cell tidak boleh hanya mempertimbangkan kapasitas.

Hubungan Kode dengan Battery Tray

Kode cell berhubungan langsung dengan perancangan tray karena menentukan:

• Tinggi.
• Panjang.
• Berat.
• Jumlah cell per baris.
• Jumlah baris.
• Posisi terminal.
• Ruang connector.
• Jalur kabel.
• Akses vent plug.

Sebelum mengganti cell, ukur:

• Panjang bagian dalam tray.
• Lebar bagian dalam tray.
• Tinggi maksimal compartment.
• Posisi penguat internal.
• Posisi terminal utama.
• Arah main cable.
• Ruang connector.

Gunakan ukuran bagian dalam tray, bukan ukuran luar.

Kode yang benar tetap harus diverifikasi dengan pengukuran aktual. Jangan menganggap cell pasti muat hanya karena tipe lamanya mempunyai standar DIN.

Hubungan Kode dengan Terminal dan Connector

Kapasitas serta dimensi bukan satu-satunya parameter. Terminal dan pole centres juga perlu diperiksa.

Hal-hal yang harus dicatat:

• Posisi terminal positif.
• Posisi terminal negatif.
• Jarak antarterminal.
• Jumlah pillar.
• Susunan inter-cell connector.
• Arah terminal utama.
• Posisi kabel keluar.

Cell dengan kode atau kapasitas berbeda dapat membutuhkan connector yang berbeda. Jangan memaksa connector lama untuk dipasang jika posisi terminal tidak sesuai.

Sambungan yang menerima tekanan mekanis dapat meningkatkan risiko connector rusak, longgar, atau mengalami panas berlebih.

Hubungan Kode dengan Charger

Kode cell membantu menentukan kapasitas battery pack. Perubahan kapasitas dapat memengaruhi kesesuaian charger.

Parameter charger yang harus diperiksa:

• Tegangan output.
• Arus pengisian.
• Kapasitas Ah yang didukung.
• Karakter pengisian.
• Main connector.
• Polaritas.
• Waktu pengisian.

Mengganti XWAF dengan kelompok lain berkapasitas lebih besar tidak otomatis dapat dilakukan menggunakan charger lama.

Charger harus mampu mengisi battery pack sampai penuh tanpa menimbulkan overcharging. Kapasitas baru perlu dievaluasi terhadap waktu charging yang tersedia.

Apakah Kode yang Mirip Bisa Saling Menggantikan?

Tidak dapat dipastikan hanya dari kemiripan kode.

Contoh:

• XWAF21 tidak otomatis dapat menggantikan XWBF21.
• LXWEF13 tidak otomatis dapat menggantikan XWEF13.
• LXWFF21 tidak otomatis dapat menggantikan XWFF21.

Walaupun nomor varian sama, cell dapat berbeda dalam:

• Tinggi.
• Kapasitas.
• Berat.
• Ruang pemasangan.
• Volume elektrolit.
• Terminal.
• Kebutuhan charger.

Penggantian hanya dapat dipertimbangkan setelah seluruh data mekanis dan kelistrikan diperiksa.

Kesalahan Umum Saat Membaca Kode Cell Chloride

Hanya mencatat kapasitas Ah

Kapasitas tidak menunjukkan kelompok, tinggi, atau panjang cell.

Menghapus huruf L

LXWEF berbeda dari XWEF. LXWFF juga berbeda dari XWFF.

Hanya membaca angka belakang

Angka 13 dapat muncul pada kelompok berbeda dengan kapasitas berbeda.

Menganggap angka belakang adalah kapasitas

XWFF21 tidak berarti 21 Ah, 210 Ah, maupun 2.100 Ah.

Menganggap angka belakang pasti jumlah pelat

Brosur tidak memberikan definisi tersebut.

Menganggap seluruh cell DIN dapat dipertukarkan

Lebar standar sama tidak berarti tinggi, panjang, dan beratnya sama.

Tidak memeriksa terminal

Cell yang sesuai secara dimensi belum tentu sesuai secara koneksi.

Tidak menggunakan tabel produk

Kode harus dicocokkan dengan data teknis resmi.

Cara Memeriksa Kode pada Battery Pack Lama

Langkah identifikasi yang disarankan:

1. Cari label atau marking pada cell.
2. Catat seluruh huruf dan angka.
3. Jangan menghilangkan awalan L.
4. Foto label dari jarak dekat.
5. Catat kapasitas Ah.
6. Catat tegangan battery pack.
7. Hitung jumlah cell.
8. Ukur bagian dalam tray.
9. Catat posisi terminal.
10. Foto susunan cell dari atas.
11. Catat tipe main connector.
12. Foto nameplate charger.

Apabila label sudah tidak terbaca, identifikasi tidak sebaiknya dilakukan hanya melalui perkiraan visual. Gunakan dimensi, berat, tray, jumlah cell, serta data battery pack lama sebagai bahan verifikasi.

Format Permintaan Penawaran yang Benar

Gunakan format berikut ketika meminta penawaran:

Merek forklift:
Model forklift:
Kode lengkap cell lama:
Tegangan battery pack:
Kapasitas Ah:
Jumlah cell:
Standar: DIN
Dimensi bagian dalam tray:
Berat battery pack:
Posisi terminal:
Tipe main connector:
Polaritas connector:
Arah kabel:
Spesifikasi charger:
Jam operasional per hari:
Jumlah shift:
Foto nameplate: tersedia
Foto susunan cell: tersedia

Informasi tersebut jauh lebih kuat daripada hanya menyebut “cell DIN 600 Ah”.

Tiga Artikel Pendukung yang Relevan

Untuk memahami topik ini secara menyeluruh, gunakan internal link berikut:

1. Mengenal Tipe Cell DIN Chloride HSP15: XWAF hingga XWFF
2. Perbandingan Dimensi dan Kapasitas Cell DIN Chloride HSP15
3. Perbedaan Baterai Traction Chloride Standar DIN dan BS

Cara Membaca Kode Cell DIN Chloride dengan Tepat

Cara membaca kode cell DIN Chloride dilakukan dengan membaca seluruh kode sebagai satu identitas.

Kode seperti XWBF13 terdiri atas:

• Kelompok XWBF.
• Nomor varian 13.
• Kombinasi lengkap yang mengarah pada spesifikasi tertentu.

Kode kelompok membantu menunjukkan keluarga dimensi dan rentang kapasitas. Nomor varian membedakan panjang, kapasitas, berat, dan volume elektrolit dalam kelompok tersebut.

Huruf L pada LXWEF dan LXWFF tidak boleh dihilangkan. Nomor yang sama pada kelompok berbeda juga tidak menunjukkan cell yang sama.

Sebelum memesan, kode harus dicocokkan dengan:

• Kapasitas Ah.
• Tinggi.
• Panjang.
• Berat terisi.
• Jumlah cell.
• Battery tray.
• Terminal.
• Main connector.
• Charger.

PT Andalan Multidaya menyediakan solusi Continental DIN Cells Chloride HSP15 untuk forklift listrik, reach truck, pallet truck, tow tractor, dan kendaraan material handling.

Kirimkan foto label, kode cell lengkap, tegangan, kapasitas, jumlah cell, ukuran tray, connector, serta data charger untuk memperoleh identifikasi dan rekomendasi yang lebih tepat.

PT Andalan Multidaya
Website: www.batteryindustrial.com

FAQ SEO: Kode Cell DIN Chloride HSP15

1. Apa arti kode XWAF pada baterai Chloride HSP15?

XWAF merupakan kode kelompok Continental DIN Cells Chloride HSP15. Kelompok ini mempunyai lebar standar sekitar 198 mm, tinggi keseluruhan sekitar 373 mm, dan rentang kapasitas sekitar 120–600 Ah.

Kode XWAF saja belum menunjukkan kapasitas cell individual. Untuk mengetahui tipe lengkap, kode tersebut harus diikuti nomor varian, misalnya XWAF5, XWAF13, atau XWAF21.

Setiap nomor varian mempunyai panjang, kapasitas, berat, dan volume elektrolit berbeda. Karena itu, purchasing tidak sebaiknya hanya menulis “XWAF” tanpa mencantumkan angka belakangnya.

XWAF merupakan kelompok dengan tinggi paling rendah dalam tabel Continental DIN HSP15, tetapi kesesuaiannya dengan forklift tetap harus diperiksa berdasarkan tray, berat, jumlah cell, terminal, dan charger.

2. Apa perbedaan XWAF dan XWBF?

Perbedaan utama XWAF dan XWBF terletak pada tinggi serta rentang kapasitasnya.

XWAF mempunyai tinggi sekitar 373 mm dengan kapasitas 120–600 Ah. XWBF mempunyai tinggi sekitar 428 mm dengan kapasitas 160–800 Ah.

Keduanya menggunakan lebar standar sekitar 198 mm dan menawarkan beberapa pilihan panjang. Namun, kesamaan lebar tidak berarti keduanya dapat saling menggantikan.

Mengganti XWAF dengan XWBF membutuhkan pemeriksaan ruang vertikal battery compartment, berat battery pack, posisi terminal, susunan connector, dan charger.

Cell XWBF yang lebih tinggi mungkin tidak muat pada forklift yang sebelumnya dirancang untuk XWAF, meskipun lebar tray masih sesuai.

3. Apa perbedaan XWBF13 dan XWCF13?

XWBF13 dan XWCF13 memiliki nomor varian sama, tetapi berasal dari kelompok berbeda.

XWBF13 berada pada kelompok dengan tinggi sekitar 428 mm dan kapasitas sekitar 480 Ah. XWCF13 berada pada kelompok dengan tinggi sekitar 502 mm dan kapasitas sekitar 540 Ah.

Panjang keduanya berada pada sekitar 119 mm, tetapi tinggi serta kapasitasnya berbeda.

Contoh ini membuktikan bahwa nomor 13 tidak dapat dibaca secara terpisah. Selalu baca kode lengkap, termasuk seluruh huruf kelompok.

XWBF13 juga belum tentu dapat diganti dengan XWCF13 karena perubahan tinggi serta berat dapat memengaruhi battery compartment dan keseimbangan kendaraan.

4. Apakah angka 5, 13, 15, atau 21 menunjukkan jumlah pelat?

Brosur Chloride HSP15 yang menjadi dasar artikel ini tidak menyatakan secara resmi bahwa angka tersebut merupakan jumlah pelat.

Angka tersebut lebih aman disebut sebagai nomor varian atau nomor tipe dalam kelompok cell. Setiap varian memang berkaitan dengan kapasitas, panjang, berat, serta volume elektrolit yang berbeda, tetapi arti internal angkanya tidak boleh disimpulkan tanpa dokumen pabrikan tambahan.

Untuk keperluan pengadaan, hal terpenting adalah mencatat kode lengkap dan mencocokkannya dengan tabel teknis.

Apabila jumlah pelat internal diperlukan untuk desain atau analisis khusus, mintalah konfirmasi dari pemasok atau pabrikan berdasarkan tipe yang bersangkutan.

5. Apa perbedaan LXWEF dan XWEF?

LXWEF dan XWEF mempunyai lebar standar serta rentang kapasitas sama, tetapi tinggi berbeda.

LXWEF memiliki tinggi sekitar 575 mm, sedangkan XWEF sekitar 604 mm. Selisihnya sekitar 29 mm.

Perbedaan tersebut dapat memengaruhi ruang terminal, connector, vent plug, selang automatic filling, dan penutup battery compartment.

Huruf L pada LXWEF adalah bagian penting dari kode. Jangan menghapusnya atau menulis LXWEF sebagai XWEF.

Meski kapasitasnya sama, kedua kelompok belum tentu mempunyai berat serta konfigurasi pemasangan yang identik. Kode lengkap harus dibandingkan dengan tabel produk dan kondisi tray aktual.

6. Apa perbedaan LXWFF dan XWFF?

LXWFF mempunyai tinggi sekitar 725 mm, sedangkan XWFF sekitar 755 mm. Keduanya memiliki rentang kapasitas sekitar 280–1.400 Ah.

Selisih tinggi sekitar 30 mm dapat menentukan apakah battery pack muat di dalam compartment kendaraan.

Selain tinggi, berat terisi, posisi terminal, akses vent plug, dan kebutuhan connector perlu diperiksa.

LXWFF21 dan XWFF21 dapat mempunyai kapasitas nominal sama, tetapi bukan tipe identik. Huruf L tetap harus dicatat saat meminta penawaran atau melakukan penggantian cell.

7. Apakah XWAF21 dapat diganti dengan XWBF21?

Tidak dapat dipastikan hanya karena nomor variannya sama.

XWAF21 dan XWBF21 berasal dari kelompok dengan tinggi serta rentang kapasitas berbeda. XWBF lebih tinggi daripada XWAF dan memiliki kapasitas lebih besar.

Sebelum mempertimbangkan penggantian, periksa:

• Tinggi maksimal compartment.
• Panjang serta lebar tray.
• Berat total battery pack.
• Posisi terminal.
• Connector antarsel.
• Main cable.
• Spesifikasi charger.

Jika salah satu parameter tidak sesuai, penggantian tidak boleh dilakukan secara langsung.

8. Mengapa kode lengkap lebih penting daripada kapasitas Ah?

Kapasitas Ah hanya menggambarkan salah satu parameter cell. Angka tersebut tidak menunjukkan tinggi, panjang, berat, terminal, atau kesesuaian tray.

Dua cell dapat memiliki kapasitas sama atau mendekati, tetapi berasal dari kelompok berbeda.

Kode lengkap membantu pemasok menemukan baris spesifikasi yang benar dalam katalog, termasuk:

• Kapasitas.
• Panjang.
• Tinggi.
• Berat kering.
• Berat terisi.
• Volume elektrolit.

Untuk itu, penulisan seperti XWBF13 jauh lebih informatif daripada hanya “480 Ah DIN”.

9. Apakah seluruh cell DIN Chloride mempunyai lebar sama?

Kelompok Continental DIN Cells HSP15 dalam brosur menggunakan lebar standar sekitar 198 mm.

Namun, lebar sama tidak berarti semua cell kompatibel. Tinggi setiap kelompok berbeda, sedangkan panjang berubah menurut variannya.

Selain itu, berat, terminal, dan kebutuhan connector juga perlu diperiksa.

Standar DIN membantu mengelompokkan format cell, tetapi kompatibilitas battery pack harus ditentukan berdasarkan seluruh spesifikasi.

10. Bagaimana cara mengetahui kode cell yang sudah tidak terbaca?

Jika label cell tidak lagi terbaca, siapkan data pengganti sebanyak mungkin:

• Foto battery pack.
• Tegangan nominal.
• Kapasitas Ah.
• Jumlah cell.
• Dimensi bagian dalam tray.
• Tinggi cell.
• Panjang cell.
• Berat battery pack.
• Posisi terminal.
• Tipe connector.
• Data charger.
• Merek dan model forklift.

Data tersebut dapat digunakan untuk mempersempit kemungkinan kelompok cell.

Meski demikian, identifikasi jangan dilakukan hanya berdasarkan bentuk visual. Verifikasi teknis tetap dibutuhkan sebelum memesan pengganti.

11. Apakah kode cell menentukan tegangan battery pack?

Kode cell individual tidak secara langsung menentukan tegangan total battery pack. Tegangan total dibentuk oleh jumlah cell yang disusun secara seri.

Kode membantu mengidentifikasi kapasitas dan dimensi cell individual. Jumlah cell kemudian ditentukan berdasarkan tegangan kendaraan.

Karena itu, saat meminta penawaran, sampaikan kode cell sekaligus:

• Tegangan pack.
• Jumlah cell.
• Kapasitas Ah.
• Susunan tray.

Mengubah jumlah cell dapat memengaruhi sistem kendaraan dan charger, sehingga tidak boleh dilakukan tanpa analisis teknis.

12. Apakah cell dengan nomor varian lebih besar selalu lebih baik?

Tidak.

Nomor varian yang lebih besar umumnya berkaitan dengan cell yang lebih panjang dan berkapasitas lebih besar dalam kelompok yang sama. Namun, kapasitas lebih besar belum tentu paling sesuai.

Cell yang lebih besar juga dapat:

• Lebih berat.
• Membutuhkan tray lebih panjang.
• Membutuhkan charger yang sesuai.
• Meningkatkan waktu pengisian.
• Tidak muat di compartment.

Pilihan terbaik adalah tipe yang sesuai dengan kebutuhan energi forklift, dimensi tray, berat kendaraan, dan waktu charging.

13. Mengapa charger harus diperiksa ketika mengganti kode cell?

Kode baru dapat membawa perubahan kapasitas Ah. Charger lama mungkin sesuai tegangannya, tetapi belum tentu sesuai arus pengisian atau waktu pengisiannya.

Charger yang tidak tepat dapat menyebabkan battery pack tidak terisi penuh atau mengalami pengisian yang tidak sesuai.

Karena itu, verifikasi:

• Tegangan charger.
• Arus charger.
• Kapasitas yang didukung.
• Connector.
• Polaritas.
• Profil pengisian.

Perubahan cell harus dinilai sebagai perubahan sistem battery pack, bukan hanya penggantian komponen mekanis.

14. Data apa saja yang diperlukan untuk memesan cell Chloride HSP15?

Data utama yang perlu disiapkan adalah:

• Kode lengkap cell.
• Tegangan battery pack.
• Kapasitas Ah.
• Jumlah cell.
• Dimensi bagian dalam tray.
• Tinggi maksimal compartment.
• Berat battery pack.
• Posisi terminal.
• Main connector.
• Arah kabel.
• Spesifikasi charger.
• Foto nameplate.
• Foto susunan cell.

Semakin lengkap datanya, semakin kecil risiko salah spesifikasi.

15. Di mana mendapatkan rekomendasi tipe cell DIN Chloride?

PT Andalan Multidaya menyediakan konsultasi identifikasi dan pemilihan Continental DIN Cells Chloride HSP15 untuk forklift listrik serta kendaraan material handling.

Kirimkan foto label cell, nameplate battery pack, tegangan, kapasitas Ah, jumlah cell, dimensi tray, tipe connector, dan charger.

Data tersebut digunakan untuk membantu membandingkan kode lama dengan pilihan cell yang sesuai.

PT Andalan Multidaya
Website: www.batteryindustrial.com
