Komponen dan Konstruksi Baterai Forklift Chloride HSP15

Komponen baterai forklift Chloride HSP15 dirancang sebagai satu kesatuan sistem untuk menyimpan, menyalurkan, dan mempertahankan energi bagi kendaraan material handling bertenaga listrik. Performa sebuah battery pack tidak hanya ditentukan oleh tegangan dan kapasitas ampere-hour atau Ah. Struktur pelat, separator, cell box, terminal, connector, vent plug, serta sistem pemantauan elektrolit juga memengaruhi cara baterai bekerja dan dirawat.

Chloride Motive Power HSP15 merupakan baterai traction yang ditujukan untuk forklift listrik, reach truck, pallet truck, dan kendaraan listrik industri lainnya. Produk ini tersedia dalam berbagai tipe cell dengan pilihan kapasitas, dimensi, berat, dan konfigurasi yang dapat disusun menjadi battery pack sesuai kebutuhan kendaraan.

Salah satu karakter utama Chloride HSP15 adalah penggunaan tubular positive plate. Pada konstruksi ini, material aktif pelat positif ditempatkan di dalam tabung serat poliester tenun yang tahan terhadap lingkungan asam. Struktur tersebut membantu mempertahankan material aktif ketika baterai menghadapi proses charging, discharging, cycling, serta vibrasi selama forklift digunakan.

Konstruksi HSP15 juga mencakup pelat negatif flat-pasted, separator polyethylene, cell box polypropylene, flexible inter-cell connector, plastic shroud, electrolyte level indicator, level sensor, dan pilihan automatic battery filling system. Setiap komponen mempunyai fungsi berbeda, tetapi semuanya bekerja bersama untuk membentuk sistem baterai traction yang utuh.

Mengenal Chloride Motive Power HSP15

Chloride Motive Power HSP15 termasuk dalam kategori baterai traction atau motive power. Jenis baterai ini berfungsi sebagai sumber energi utama selama kendaraan listrik industri beroperasi.

Karakter penggunaannya berbeda dari baterai starter. Baterai starter biasanya memberikan arus tinggi dalam waktu singkat untuk menghidupkan mesin. Sementara itu, baterai traction menyuplai energi selama forklift bergerak, mengangkat barang, menurunkan beban, berbelok, berhenti, dan kembali menjalankan aktivitas material handling.

Pada forklift listrik, energi dari battery pack digunakan untuk mendukung:

• Motor penggerak atau motor traksi.
• Sistem pengangkatan dan penurunan beban.
• Sistem kemudi elektrik.
• Controller dan perangkat elektronik.
• Lampu serta perlengkapan kelistrikan kendaraan.

Chloride HSP15 bukan satu model battery pack dengan ukuran tetap. HSP15 adalah rangkaian cell yang tersedia dalam berbagai kode dan kapasitas. Cell tersebut dapat disusun dalam steel tray untuk membentuk battery pack berdasarkan tegangan, kapasitas Ah, dimensi compartment, berat, terminal, connector, dan kebutuhan operasional forklift.

Produk ini tersedia dalam dua kelompok dimensi utama, yaitu Continental DIN Cells dan UK BS Cells. Sel DIN dalam brosur memiliki lebar standar sekitar 198 mm, sedangkan sel BS memiliki lebar standar sekitar 158 mm. Walaupun dimensinya berbeda, kedua kelompok tersebut menggunakan konsep konstruksi utama HSP15 yang sama.

Mengapa Konstruksi Baterai Forklift Penting?

Baterai traction bekerja dalam kondisi yang berbeda dari baterai untuk penggunaan standby. Forklift dapat digunakan secara berulang sepanjang satu shift atau beberapa shift. Selama digunakan, baterai mengalami perubahan beban, aliran arus, getaran, serta proses discharge dan recharge.

Karena kondisi tersebut, pemilihan baterai tidak cukup hanya berdasarkan angka kapasitas. Dua battery pack dengan tegangan dan Ah yang sama dapat mempunyai konstruksi, ukuran, berat, terminal, serta sistem perawatan yang berbeda.

Konstruksi cell berpengaruh terhadap beberapa aspek berikut:

1. Kemampuan pelat mempertahankan material aktif.
2. Pemisahan antara pelat positif dan negatif.
3. Perlindungan komponen internal dari gangguan mekanis.
4. Kemampuan connector menghadapi gerakan kecil antarsel.
5. Kemudahan pemeriksaan level elektrolit.
6. Perlindungan terminal dari kontak yang tidak disengaja.
7. Kemudahan penambahan air pada battery pack yang memiliki banyak cell.

Karena itu, memahami komponen dan konstruksi Chloride HSP15 membantu purchasing, teknisi, dan pengguna forklift menilai produk secara lebih lengkap. Kapasitas Ah tetap penting, tetapi bukan satu-satunya parameter yang menentukan kesesuaian baterai.

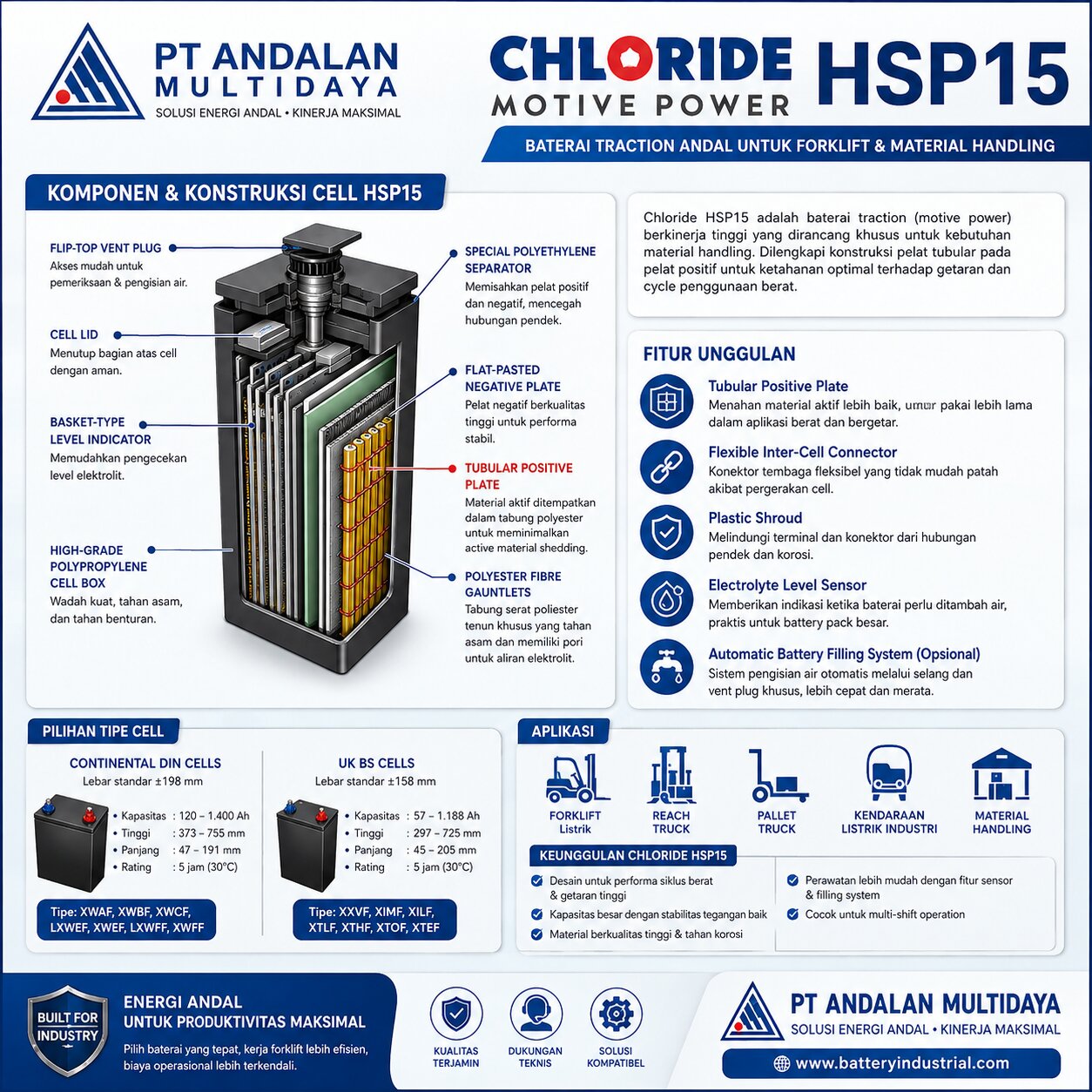

Diagram Konstruksi Cell Chloride HSP15

Diagram potongan cell dalam brosur Chloride HSP15 memperlihatkan beberapa bagian utama yang tersusun dari bagian atas hingga bagian dalam cell. Komponen tersebut meliputi:

• Flip-top vent plug.
• Cell lid.
• Basket-type electrolyte level indicator.
• High-grade polypropylene cell box.
• Special polyethylene separator.
• Flat-pasted negative plate.
• Tubular positive plate.
• Specially woven acid-resistant polyester fibre gauntlets.

Diagram tersebut menunjukkan bahwa sebuah cell traction tidak hanya terdiri atas dua pelat dan elektrolit. Terdapat sejumlah komponen pendukung yang menjaga pelat tetap terpisah, menahan material aktif, melindungi isi cell, serta menyediakan akses pemeriksaan elektrolit.

Di luar cell individual, battery pack juga menggunakan flexible inter-cell connector dan plastic shroud. Selain itu, Chloride menyediakan electrolyte level sensor serta automatic filling system sebagai pilihan untuk membantu pemantauan dan pengisian air baterai.

Tubular Positive Plate

Tubular positive plate merupakan salah satu komponen paling penting dalam konstruksi Chloride HSP15. Istilah “tubular” merujuk pada bentuk struktur pelat positif yang menggunakan rangkaian tabung sebagai tempat material aktif.

Pada pelat positif datar, material aktif umumnya ditempatkan pada grid berbentuk pelat. Dalam konstruksi tubular, material aktif berada di dalam tabung-tabung berpori yang tersusun menjadi satu pelat.

Cara kerjanya secara sederhana dapat dijelaskan sebagai berikut:

1. Rangka atau spine penghantar membentuk dasar pelat positif.
2. Tabung serat poliester dipasang mengelilingi bagian penghantar.
3. Material aktif dimasukkan ke dalam tabung.
4. Pori-pori pada tabung memungkinkan elektrolit berinteraksi dengan material aktif.
5. Struktur tabung membantu material aktif tetap berada pada posisinya.

Baterai traction mengalami charging dan discharging secara berulang. Forklift juga menghasilkan vibrasi ketika berjalan, berhenti, berbelok, dan melewati permukaan lantai yang tidak sepenuhnya rata. Kombinasi cycling dan vibrasi dapat memberikan tekanan mekanis pada struktur pelat.

Brosur Chloride menjelaskan bahwa kehilangan atau pelepasan material aktif dapat menjadi salah satu penyebab kegagalan dini, terutama pada pelat positif flat-pasted yang menghadapi penggunaan cycling dan vibrasi. Oleh karena itu, konstruksi tubular digunakan untuk membantu menahan material aktif dan meminimalkan pelepasannya.

Penggunaan tubular positive plate tidak berarti material aktif tidak akan pernah mengalami perubahan. Istilah yang lebih tepat adalah membantu mempertahankan, mengurangi pelepasan, dan mendukung struktur pelat selama aplikasi traction. Performa aktual tetap dipengaruhi oleh charger, temperatur, level elektrolit, pola pemakaian, serta kondisi terminal dan connector.

Specially Woven Acid-Resistant Polyester Fibre Gauntlets

Tabung yang digunakan pada tubular positive plate disebut gauntlet. Brosur menyebut materialnya sebagai specially woven acid-resistant polyester fibre gauntlets.

Gauntlet berfungsi sebagai selubung berpori bagi material aktif pelat positif. Material ini dirancang agar dapat bekerja dalam lingkungan elektrolit asam.

Beberapa fungsi utamanya adalah:

• Menahan material aktif tetap berada di dalam struktur pelat.
• Memberikan dukungan mekanis pada material aktif.
• Memungkinkan elektrolit berinteraksi melalui pori-pori.
• Membantu menghadapi cycling berulang.
• Membantu mengurangi active material shedding.
• Mendukung penggunaan pada lingkungan yang mengalami vibrasi.

Struktur serat tenun membuat gauntlet memiliki banyak pori kecil. Pori tersebut penting karena reaksi elektrokimia membutuhkan interaksi antara elektrolit dan material aktif. Jika selubung sepenuhnya tertutup, proses di dalam cell tidak dapat berlangsung secara efektif.

Dengan kata lain, gauntlet mempunyai dua tugas yang harus berjalan bersamaan. Pertama, menahan material aktif agar lebih terjaga. Kedua, tetap menyediakan jalur bagi elektrolit untuk mendukung proses kimia baterai.

Gauntlet bukan komponen yang biasanya diperiksa dari luar karena berada di dalam cell. Kondisinya lebih banyak dinilai melalui performa cell dan pemeriksaan teknis dibandingkan inspeksi visual biasa.

Flat-Pasted Negative Plate

Walaupun pelat positif Chloride HSP15 menggunakan konstruksi tubular, pelat negatifnya menggunakan flat-pasted negative plate.

Pelat negatif mempunyai bentuk lebih datar dengan material aktif yang diaplikasikan pada grid. Komponen ini bekerja bersama pelat positif, separator, dan elektrolit untuk menjalankan proses penyimpanan serta pelepasan energi.

Ketika battery pack digunakan, reaksi elektrokimia pada pelat positif dan negatif menghasilkan aliran listrik. Ketika baterai diisi, reaksi tersebut diarahkan kembali untuk mengembalikan energi ke dalam cell.

Fungsi pelat negatif meliputi:

• Menjadi bagian dari pasangan elektrokimia dengan pelat positif.
• Mendukung penerimaan energi saat charging.
• Mendukung pelepasan energi saat forklift digunakan.
• Menyalurkan arus melalui terminal cell.
• Bekerja dalam susunan pelat yang dipisahkan oleh separator.

Penting untuk memahami bahwa istilah tubular pada HSP15 berfokus pada pelat positif. Pelat negatif tetap menggunakan konstruksi flat-pasted sesuai rancangan cell.

Kondisi pelat negatif ikut memengaruhi performa keseluruhan. Karena itu, ketika battery pack mengalami penurunan durasi kerja, diagnosis tidak sebaiknya hanya difokuskan pada pelat positif. Tegangan setiap cell, kondisi elektrolit, charger, sambungan, dan keseimbangan antarsel juga perlu diperiksa.

Special Polyethylene Separator

Pelat positif dan negatif harus ditempatkan berdekatan agar proses elektrokimia dapat berlangsung dengan efektif. Namun, kedua pelat tidak boleh bersentuhan secara langsung.

Untuk mencegah kontak tersebut, Chloride HSP15 menggunakan special polyethylene separator.

Separator dapat dipahami sebagai pembatas berpori yang ditempatkan di antara pelat. Fungsi utamanya meliputi:

• Memisahkan pelat positif dan negatif.
• Membantu mencegah hubungan pendek internal.
• Menjaga jarak antarpelat.
• Memungkinkan pergerakan ion melalui elektrolit.
• Membantu menjaga susunan komponen internal cell.

Separator tidak menghentikan proses elektrokimia. Materialnya dirancang agar elektrolit dan ion masih dapat berinteraksi sesuai kebutuhan cell, sementara kontak fisik langsung antara pelat dicegah.

Kerusakan separator tidak selalu terlihat dari bagian luar. Gangguan internal dapat terlihat melalui gejala seperti perbedaan tegangan, temperatur tidak normal, penurunan kapasitas, atau masalah lain yang memerlukan pemeriksaan teknis.

Karena itu, separator merupakan komponen yang terlihat sederhana tetapi mempunyai peran penting terhadap fungsi serta keamanan cell.

High-Grade Polypropylene Cell Box

Seluruh komponen internal cell ditempatkan di dalam cell box. Chloride HSP15 menggunakan high-grade polypropylene atau polypropylene berkualitas tinggi sebagai material wadah cell.

Cell box berfungsi untuk:

• Menampung pelat positif dan negatif.
• Menampung separator.
• Menahan elektrolit.
• Memberikan perlindungan mekanis.
• Membentuk unit cell individual.
• Memungkinkan cell disusun ke dalam steel tray.

Penggunaan polypropylene berkaitan dengan kebutuhan wadah yang dapat bekerja dalam lingkungan baterai dan menahan elektrolit. Cell box juga harus mempunyai bentuk serta dimensi yang konsisten agar sejumlah cell dapat disusun dengan rapi di dalam tray.

Kondisi fisik cell box perlu diperhatikan selama inspeksi. Beberapa tanda yang memerlukan pemeriksaan lebih lanjut antara lain:

• Retakan pada dinding cell.
• Kebocoran.
• Perubahan bentuk.
• Permukaan yang menggembung.
• Kerusakan akibat benturan.
• Kontaminasi pada bagian atas cell.
• Perbedaan bentuk dibandingkan cell lain.

Cell box yang rusak dapat memengaruhi keamanan, kebersihan, dan kestabilan susunan battery pack. Apabila ditemukan retakan atau kebocoran, penanganan sebaiknya dilakukan oleh personel yang memahami baterai traction.

Cell Lid

Bagian atas cell ditutup menggunakan cell lid. Walaupun sering dianggap sebagai penutup biasa, cell lid mempunyai beberapa fungsi penting.

Cell lid menjadi area tempat:

• Terminal positif dan negatif.
• Vent plug.
• Level indicator.
• Sambungan sistem filling.
• Bagian atas struktur internal cell.

Fungsi cell lid mencakup:

• Menutup bagian atas cell.
• Melindungi komponen internal.
• Menahan konfigurasi terminal dan vent plug.
• Memberikan akses untuk pemeriksaan elektrolit.
• Membantu membentuk struktur cell yang utuh.

Cell lid perlu diperiksa dari retak, perubahan bentuk, kontaminasi, atau kerusakan di sekitar terminal dan vent plug. Kerusakan pada bagian ini dapat memengaruhi akses perawatan maupun perlindungan komponen di dalamnya.

Flip-Top Vent Plug

Chloride HSP15 menampilkan flip-top vent plug sebagai salah satu pilihan penutup akses cell.

Vent plug ditempatkan pada bagian atas cell dan berhubungan dengan pemeriksaan serta pengelolaan elektrolit. Mekanisme flip-top memungkinkan bagian atas plug dibuka tanpa harus melepas keseluruhan komponen.

Fungsi vent plug secara umum meliputi:

• Menutup akses ke dalam cell.
• Memungkinkan pemeriksaan level elektrolit.
• Memberikan akses saat topping-up diperlukan.
• Mendukung pelepasan gas sesuai desain cell.
• Menjadi tempat integrasi indikator level tertentu.

Vent plug harus terpasang dengan baik. Kondisi yang longgar, rusak, tersumbat, atau tidak sesuai dapat mengganggu pemeriksaan maupun fungsi cell.

Brosur menampilkan beberapa pilihan vent plug, sehingga konfigurasi aktual dapat berbeda antara satu battery pack dan lainnya. Pilihan tersebut dapat disesuaikan dengan kebutuhan pemantauan elektrolit dan sistem pengisian air.

Basket-Type Electrolyte Level Indicator

Basket-type electrolyte level indicator membantu pengguna memeriksa kondisi level elektrolit di dalam cell.

Indikator ini berada pada area vent plug dan dirancang untuk memberikan petunjuk visual mengenai posisi cairan. Dengan adanya indikator, teknisi dapat memperoleh informasi awal tanpa hanya mengandalkan perkiraan.

Manfaatnya meliputi:

• Mempermudah pemeriksaan visual.
• Membantu mengetahui kondisi level elektrolit.
• Mendukung kegiatan inspeksi rutin.
• Membantu menentukan kebutuhan pemeriksaan lanjutan.

Indikator level bukan berarti seluruh pekerjaan perawatan dapat dihilangkan. Kondisi setiap cell, vent plug, terminal, dan konektor tetap perlu diperiksa.

Pada battery pack yang mempunyai banyak cell, indikator level dapat membantu membuat proses inspeksi lebih terstruktur. Namun, pengguna tetap perlu mengikuti prosedur keselamatan karena baterai traction mengandung elektrolit serta mempunyai kemampuan mengalirkan arus tinggi.

Float-Type Electrolyte Level Indicator

Selain basket-type indicator, brosur HSP15 juga menampilkan float-type electrolyte level indicator.

Float atau pelampung bergerak mengikuti posisi cairan di dalam cell. Perubahan posisi pelampung memberikan indikasi mengenai level elektrolit.

Fitur ini membantu:

• Menunjukkan posisi level cairan.
• Mempermudah pemeriksaan cell.
• Mengurangi ketergantungan pada perkiraan visual.
• Mendukung kegiatan topping-up yang lebih terkontrol.

Pilihan antara basket-type, float-type, atau sistem lainnya perlu disesuaikan dengan konfigurasi battery pack. Tidak semua unit otomatis menggunakan indikator yang sama.

Electrolyte Level Sensor

Untuk battery pack yang posisinya sulit dijangkau atau memiliki jumlah cell banyak, Chloride menyediakan electrolyte level sensor.

Sensor ini dirancang untuk memberikan indikasi ketika level elektrolit perlu diperiksa atau ketika topping-up mungkin diperlukan. Fitur tersebut membantu pengguna mengetahui kondisi level tanpa harus membuka semua cell hanya untuk pemeriksaan awal.

Manfaat electrolyte level sensor meliputi:

• Membantu pemantauan battery pack.
• Memberikan peringatan kebutuhan pemeriksaan.
• Mempermudah pemantauan cell yang sulit diakses.
• Mendukung jadwal inspeksi yang lebih teratur.
• Mengurangi risiko level cairan terlalu rendah tidak segera diketahui.

Sensor tidak menjadikan baterai bebas perawatan. Pengguna tetap perlu memeriksa:

• Kondisi kabel sensor.
• Posisi sensor.
• Kondisi vent plug.
• Level aktual dalam cell.
• Konsistensi kondisi antarsel.

Brosur menyebut level sensor sebagai cara yang praktis untuk mengetahui kapan baterai perlu ditambah air, terutama ketika battery pack sulit diakses.

Automatic Battery Filling System

Chloride HSP15 menawarkan automatic battery filling system sebagai perlengkapan opsional. Sistem ini dirancang untuk membantu proses pengisian air pada sejumlah cell dalam satu battery pack.

Pada sistem tersebut, vent plug khusus dihubungkan menggunakan selang transparan. Ketika sistem tersambung dengan sumber air baterai yang sesuai, air dapat dialirkan menuju cell-cell yang terhubung.

Manfaat praktis automatic filling system antara lain:

• Mempercepat kegiatan topping-up.
• Mengurangi kebutuhan membuka cell satu per satu.
• Membantu membuat pengisian lebih seragam.
• Mempermudah perawatan battery pack besar.
• Mengurangi waktu kerja teknisi.
• Membantu menjangkau cell yang sulit diakses.

Sistem ini tidak berarti proses perawatan sepenuhnya otomatis tanpa inspeksi. Beberapa bagian tetap harus diperiksa, seperti:

• Selang transparan.
• Sambungan antarplug.
• Valve.
• Kondisi auto-filling vent plug.
• Kebocoran.
• Level aktual elektrolit.
• Aliran air pada seluruh rangkaian.

Automatic filling system merupakan opsi. Karena itu, kebutuhan fitur tersebut perlu dibicarakan ketika battery pack dirancang atau dipesan.

Flexible Inter-Cell Connector

Satu cell saja belum dapat memenuhi kebutuhan tegangan forklift. Sejumlah cell harus dihubungkan secara seri menjadi satu battery pack. Sambungan tersebut dilakukan menggunakan inter-cell connector.

Chloride HSP15 menggunakan flexible copper strap sebagai connector antarsel. Sifat fleksibel ini penting karena cell yang berada berdampingan dapat mengalami gerakan relatif kecil.

Gerakan dapat terjadi akibat:

• Vibrasi kendaraan.
• Perubahan temperatur.
• Pemindahan battery pack.
• Kondisi permukaan tray.
• Pergerakan saat forklift berakselerasi atau berhenti.
• Beban mekanis selama penggunaan.

Connector yang terlalu kaku berisiko menerima tekanan mekanis ketika cell bergerak. Flexible connector membantu mengakomodasi gerakan tersebut.

Brosur menjelaskan bahwa desain flexible inter-cell connector membantu mengurangi risiko sambungan patah atau terpotong akibat pergerakan relatif kecil antarsel.

Selain fleksibilitasnya, connector perlu mempunyai kondisi sambungan yang baik. Beberapa bagian yang perlu diperiksa adalah:

• Kekencangan baut.
• Korosi.
• Perubahan warna.
• Tanda panas berlebih.
• Kerusakan pada strap.
• Posisi connector.
• Kondisi pelindung.

Sambungan longgar dapat meningkatkan resistansi. Peningkatan resistansi dapat menghasilkan panas dan mengganggu kemampuan battery pack mengalirkan arus.

Plastic Shroud

Terminal dan connector pada battery pack dapat membawa arus tinggi. Untuk memberikan perlindungan tambahan, Chloride menggunakan plastic shroud.

Plastic shroud dipasang pada area terminal dan connector. Fungsinya meliputi:

• Memberikan isolasi tambahan.
• Membantu mencegah hubungan pendek tidak disengaja.
• Mengurangi risiko kontak langsung.
• Melindungi konduktor dari korosi.
• Membantu menjaga area sambungan lebih terlindungi.

Benda logam yang menyentuh terminal dengan polaritas berbeda dapat menyebabkan hubungan pendek. Karena itu, perlindungan fisik pada area terminal sangat penting.

Plastic shroud tidak menggantikan prosedur keselamatan. Teknisi tetap harus menggunakan alat pelindung diri dan peralatan yang sesuai ketika bekerja di sekitar battery pack.

Kondisi shroud juga perlu diperiksa. Shroud yang retak, longgar, berubah bentuk, atau hilang perlu mendapat perhatian karena perlindungan terminal menjadi berkurang.

Hubungan Antar-Komponen dalam Satu Cell

Setiap komponen Chloride HSP15 bekerja dalam urutan dan hubungan yang saling mendukung.

Cell box menjadi wadah utama. Di dalamnya terdapat pelat positif tubular, pelat negatif flat-pasted, separator, dan elektrolit. Separator menjaga pelat positif serta negatif agar tidak bersentuhan langsung.

Tubular positive plate menempatkan material aktif di dalam polyester fibre gauntlets. Pelat negatif melengkapi pasangan elektrokimia. Elektrolit mengisi ruang cell dan mendukung proses perpindahan ion.

Cell lid menutup bagian atas. Terminal menjadi jalur untuk menghubungkan cell dengan sistem luar. Vent plug menyediakan akses pemeriksaan elektrolit.

Ketika beberapa cell disusun menjadi battery pack, flexible inter-cell connector menghubungkan seluruh cell secara seri. Plastic shroud memberikan perlindungan tambahan pada terminal dan connector.

Electrolyte level indicator atau sensor membantu pemantauan. Jika dipilih, automatic filling system menghubungkan vent plug melalui selang agar topping-up lebih praktis.

Hubungan ini menunjukkan bahwa performa cell tidak berasal dari satu komponen saja. Pelat berkualitas tidak akan bekerja optimal apabila separator rusak, connector longgar, level elektrolit tidak terjaga, atau charger tidak sesuai.

Dari Cell Menjadi Battery Pack Forklift

Spesifikasi satu cell belum sama dengan spesifikasi lengkap battery pack.

Battery pack Chloride HSP15 dapat mencakup:

• Sejumlah cell.
• Steel tray atau battery box.
• Flexible inter-cell connector.
• Main terminal.
• Kabel positif dan negatif.
• Main connector menuju forklift.
• Vent plug.
• Level indicator atau sensor.
• Automatic filling system jika digunakan.
• Komponen pengikat.
• Pelindung mekanis.
• Label dan nameplate.

Konfigurasi battery pack ditentukan berdasarkan:

• Tegangan nominal forklift.
• Kapasitas Ah.
• Jumlah cell.
• Standar DIN atau BS.
• Panjang, lebar, dan tinggi tray.
• Berat yang dibutuhkan.
• Susunan terminal.
• Posisi kabel.
• Tipe connector.
• Spesifikasi charger.
• Jam operasional.
• Jumlah shift.

Karena itu, membeli cell dengan kapasitas yang benar belum tentu menghasilkan battery pack yang sesuai. Seluruh susunan mekanis dan kelistrikan harus diperiksa sebagai satu sistem.

Aplikasi Konstruksi Chloride HSP15

Forklift listrik

Forklift listrik menggunakan battery pack untuk motor traksi, sistem angkat, kemudi, dan controller. Konstruksi tubular positive plate sesuai dengan karakter penggunaan yang mengalami cycling serta vibrasi.

Reach truck

Reach truck sering digunakan di lorong sempit dan rak tinggi. Ruang battery compartment dapat mempunyai toleransi yang ketat, sehingga dimensi cell, connector, kabel, dan sistem filling perlu dirancang secara presisi.

Pallet truck listrik

Pallet truck melakukan banyak pergerakan start-stop dan pemindahan pallet. Battery pack harus sesuai dengan tegangan, kapasitas, ukuran ruang pemasangan, dan charger.

Kendaraan listrik industri

Chloride HSP15 dapat digunakan pada kendaraan listrik industri lain apabila konfigurasi tegangan, kapasitas, berat, dimensi, terminal, dan connector sesuai.

Brosur menempatkan HSP15 sebagai solusi motive power untuk forklift, reach truck, pallet truck, dan kendaraan listrik industri.

Komponen yang Perlu Diperiksa

Pemeriksaan rutin dapat diarahkan pada bagian yang dapat diakses dari luar. Panduan berikut bersifat pemeriksaan umum, bukan pengganti manual servis resmi Chloride.

Komponen yang perlu diperhatikan meliputi:

• Cell box dan cell lid.
• Vent plug.
• Electrolyte level indicator.
• Level sensor.
• Terminal.
• Flexible inter-cell connector.
• Plastic shroud.
• Kabel utama.
• Main connector.
• Selang automatic filling.
• Steel tray.
• Lifting point.

Beberapa tanda yang memerlukan pemeriksaan lebih lanjut adalah:

• Korosi pada terminal.
• Connector terasa panas.
• Baut sambungan longgar.
• Shroud retak atau hilang.
• Cell box mengalami perubahan bentuk.
• Terdapat kebocoran.
• Vent plug rusak.
• Selang filling terlepas.
• Level elektrolit tidak seragam.
• Terdapat perbedaan temperatur antarsel.
• Durasi operasi menurun secara nyata.

Diagnosis sebaiknya tidak hanya berdasarkan satu gejala. Pemeriksaan tegangan, kondisi charger, koneksi, dan performa setiap cell mungkin diperlukan.

Kesalahan Umum dalam Memahami Konstruksi HSP15

Menganggap tubular plate bebas perawatan

Tubular positive plate membantu mempertahankan material aktif, tetapi tidak membuat baterai bebas dari pemeriksaan level elektrolit, terminal, connector, atau charger.

Hanya memperhatikan kapasitas Ah

Kapasitas Ah tidak menjelaskan ukuran cell, berat, konstruksi terminal, standar DIN atau BS, dan sistem perawatan.

Mengabaikan separator

Separator berada di dalam cell dan tidak terlihat, tetapi mempunyai fungsi penting dalam mencegah kontak langsung antarpelat.

Mengabaikan flexible connector

Connector antarsel yang rusak atau longgar dapat mengganggu aliran arus meskipun cell masih mempunyai kapasitas.

Menganggap level sensor menggantikan inspeksi

Sensor hanya membantu memberikan indikasi. Pemeriksaan kondisi aktual tetap diperlukan.

Menganggap automatic filling tidak memerlukan pemeriksaan

Selang, valve, plug, dan level air harus tetap diperiksa agar sistem dapat bekerja sesuai tujuannya.

Cara Menentukan Konfigurasi Chloride HSP15

Sebelum meminta penawaran atau mengganti battery pack, siapkan data teknis berikut:

1. Merek dan model forklift.
2. Foto nameplate kendaraan.
3. Foto nameplate baterai lama.
4. Tegangan nominal.
5. Kapasitas Ah.
6. Jumlah cell.
7. Kode cell lama.
8. Standar DIN atau BS.
9. Dimensi bagian dalam battery tray.
10. Berat battery pack.
11. Posisi terminal.
12. Tipe main connector.
13. Arah keluar kabel.
14. Spesifikasi charger.
15. Kebutuhan electrolyte level sensor.
16. Kebutuhan automatic filling system.
17. Jam operasional.
18. Jumlah shift.
19. Lokasi penggunaan.
20. Lokasi pengiriman.

Data lengkap membantu menentukan bukan hanya tipe cell, tetapi juga konstruksi battery pack secara keseluruhan.

Komponen dan Konstruksi Baterai Forklift Chloride HSP15 untuk Kebutuhan Industri

Komponen baterai forklift Chloride HSP15 terdiri atas bagian-bagian yang saling mendukung. Tubular positive plate dan polyester fibre gauntlets membantu mempertahankan material aktif. Flat-pasted negative plate menjadi pasangan elektrokimia pelat positif. Polyethylene separator memisahkan kedua pelat, sedangkan polypropylene cell box menjadi wadah bagi seluruh komponen dan elektrolit.

Cell lid, vent plug, level indicator, serta level sensor membantu proses pemeriksaan. Flexible inter-cell connector menghubungkan cell menjadi satu battery pack, sementara plastic shroud memberikan perlindungan tambahan pada terminal. Automatic battery filling system dapat dipilih untuk membantu topping-up pada battery pack dengan banyak cell.

Walaupun konstruksi internalnya penting, pemilihan battery pack harus tetap mempertimbangkan tegangan, kapasitas Ah, jumlah cell, dimensi tray, berat, connector, kabel, charger, dan pola operasional forklift.

PT Andalan Multidaya menyediakan solusi Chloride Motive Power HSP15 untuk forklift listrik, reach truck, pallet truck, dan kebutuhan material handling. Calon pengguna sebaiknya menyiapkan foto nameplate serta data battery pack lama agar konfigurasi dapat ditentukan secara lebih tepat.
