Perbandingan Cell DIN LXWFF dan XWFF untuk Forklift Kapasitas Besar

Perbandingan LXWFF dan XWFF perlu dilakukan secara menyeluruh sebelum menentukan cell Chloride HSP15 untuk battery pack forklift berkapasitas besar. Kedua kelompok Continental DIN Cells tersebut sama-sama menawarkan rentang kapasitas 280–1.400 Ah, lebar standar sekitar 198 mm, dan variasi panjang cell sekitar 47–191 mm. Namun, keduanya mempunyai tinggi keseluruhan yang berbeda.

LXWFF mempunyai tinggi sekitar 725 mm, sedangkan XWFF mencapai sekitar 755 mm. Dengan demikian, XWFF lebih tinggi kurang lebih 30 mm dibandingkan LXWFF. Perbedaan yang terlihat kecil tersebut dapat menentukan apakah battery pack dapat masuk ke dalam battery compartment, apakah terminal memperoleh ruang yang cukup, serta apakah vent plug, connector, plastic shroud, dan sistem pengisian air dapat dipasang dengan benar.

Kesamaan kapasitas maksimum hingga 1.400 Ah sering membuat pengguna menganggap kedua kelompok dapat saling menggantikan. Anggapan ini perlu diluruskan. Kapasitas Ah hanya merupakan salah satu parameter. Kesesuaian cell juga ditentukan oleh dimensi, kode varian, berat, volume elektrolit, posisi terminal, pole centres, susunan connector, ukuran steel tray, dan kemampuan charger.

Huruf “L” pada LXWFF juga merupakan bagian penting dari identitas tipe. LXWFF bukan nama lain atau penulisan alternatif dari XWFF. Menghilangkan huruf L saat mencatat label atau meminta penawaran dapat mengarahkan pemasok pada kelompok cell yang tingginya berbeda.

Artikel ini membahas perbandingan teknis LXWFF dan XWFF, dampaknya terhadap battery pack forklift, serta langkah verifikasi yang perlu dilakukan sebelum pengadaan.

Mengenal Cell DIN Chloride HSP15

Chloride Motive Power HSP15 merupakan baterai traction untuk kendaraan material handling bertenaga listrik. Aplikasinya mencakup forklift listrik, reach truck, pallet truck, tow tractor, serta kendaraan industri yang memperoleh energi dari battery pack.

Battery pack forklift dibentuk dari sejumlah cell individual yang dihubungkan secara seri. Cell-cell tersebut ditempatkan di dalam steel battery tray dan dihubungkan menggunakan inter-cell connector. Susunan lengkap dapat dilengkapi dengan main cable, main connector, plastic shroud, vent plug, level indicator, electrolyte level sensor, serta automatic battery filling system.

Konstruksi HSP15 menggunakan tubular positive plate, flat-pasted negative plate, special polyethylene separator, dan cell box berbahan polypropylene. Tubular positive plate menggunakan gauntlet serat poliester untuk membantu menahan material aktif selama penggunaan siklik serta kondisi operasional yang mengalami getaran.

Continental DIN Cells HSP15 terdiri atas tujuh kelompok utama:

Kelompok	Tinggi	Rentang kapasitas
XWAF	373 mm	120–600 Ah
XWBF	428 mm	160–800 Ah
XWCF	502 mm	180–900 Ah
LXWEF	575 mm	220–1.100 Ah
XWEF	604 mm	220–1.100 Ah
LXWFF	725 mm	280–1.400 Ah
XWFF	755 mm	280–1.400 Ah

Seluruh kelompok DIN tersebut mempunyai lebar standar sekitar 198 mm dan rentang panjang keseluruhan sekitar 47–191 mm. Kapasitas dinyatakan menggunakan rating lima jam pada suhu 30°C.

LXWFF dan XWFF merupakan kelompok dengan rentang kapasitas terbesar dalam seri DIN tersebut. Keduanya dapat mencapai 1.400 Ah, tetapi kebutuhan ruang vertikalnya berbeda.

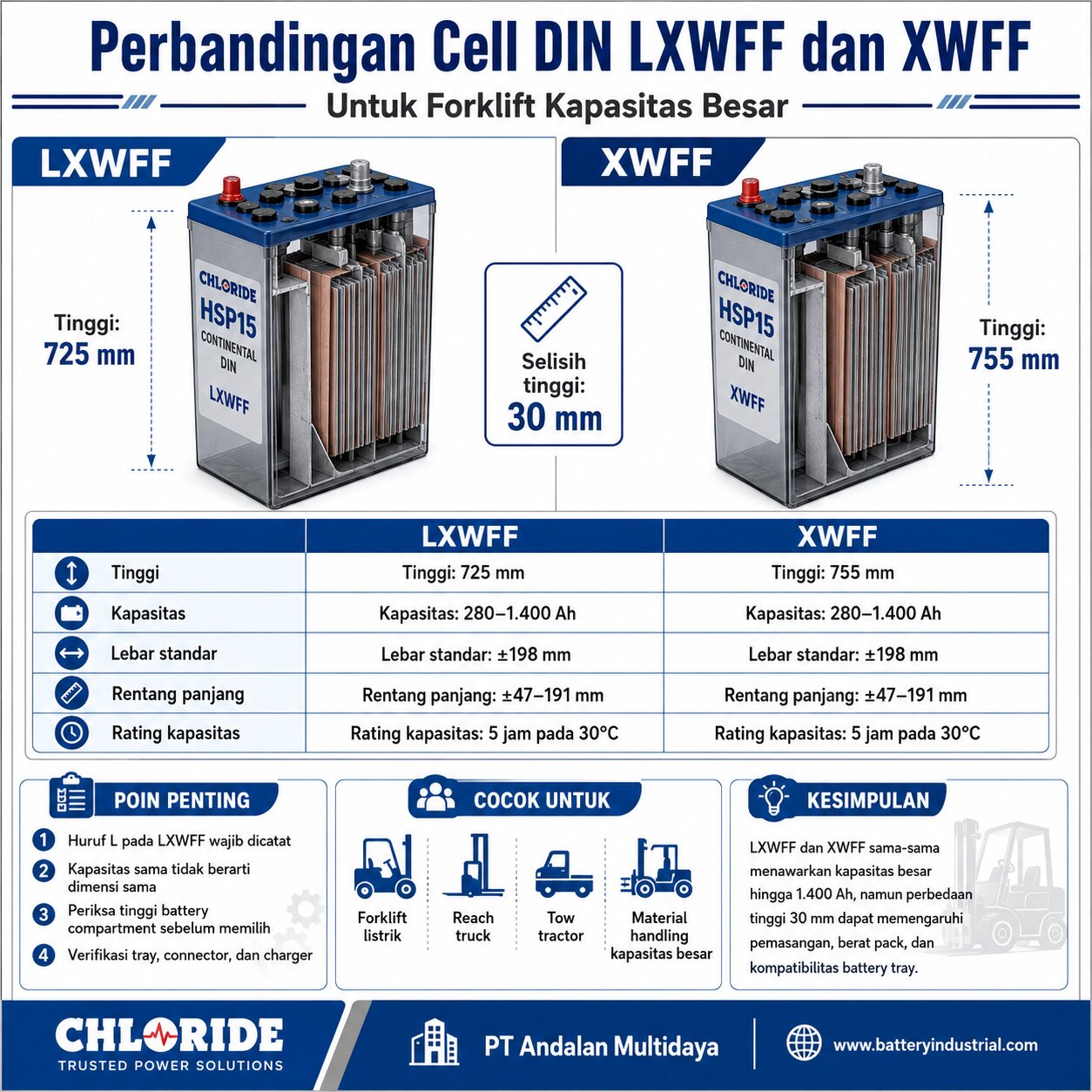

Tabel Perbandingan LXWFF dan XWFF

Parameter	LXWFF	XWFF
Standar cell	Continental DIN	Continental DIN
Lebar standar	±198 mm	±198 mm
Tinggi keseluruhan	725 mm	755 mm
Selisih tinggi	—	30 mm lebih tinggi
Kapasitas minimum	280 Ah	280 Ah
Kapasitas maksimum	1.400 Ah	1.400 Ah
Rentang panjang kelompok	±47–191 mm	±47–191 mm
Rating kapasitas	5 jam pada 30°C	5 jam pada 30°C
Identitas kelompok	LXWFF	XWFF
Perhatian utama	Huruf L harus dicatat	Membutuhkan ruang vertikal lebih besar

Tabel tersebut memperlihatkan bahwa kapasitas, lebar, dan rentang panjang kedua kelompok serupa. Perbedaan utama pada tingkat kelompok adalah tingginya. Akan tetapi, spesifikasi individual seperti berat, volume elektrolit, dan panjang aktual tetap harus diperiksa berdasarkan kode lengkap varian.

Perbedaan Tinggi 725 mm dan 755 mm

LXWFF mempunyai tinggi keseluruhan sekitar 725 mm. XWFF mempunyai tinggi sekitar 755 mm. Artinya, XWFF membutuhkan tambahan ruang vertikal sekitar 30 mm.

Dalam battery compartment forklift, selisih 30 mm dapat menjadi sangat penting. Ruang baterai sering mempunyai batas ketat karena terdapat:

• Penutup battery compartment.
• Bracket atau rangka kendaraan.
• Pengunci battery pack.
• Kabel kendaraan.
• Main connector.
• Komponen kontrol.
• Bagian mekanis di sekitar ruang baterai.

Selain tinggi body cell, bagian atas battery pack juga mempunyai terminal dan komponen koneksi. Karena itu, cell setinggi 755 mm tidak boleh dicocokkan dengan compartment yang memiliki tinggi efektif tepat 755 mm tanpa analisis tambahan.

Bagian yang perlu memperoleh ruang antara lain terminal positif dan negatif, flexible inter-cell connector, plastic shroud, vent plug, level sensor, selang filling, serta main cable. Konstruksi dan fitur-fitur tersebut berada di area atas cell dan memengaruhi kebutuhan ruang pemasangan.

Apabila ruang tidak mencukupi, risiko yang dapat muncul meliputi:

• Penutup kendaraan tidak dapat ditutup.
• Terminal terlalu dekat dengan bagian logam.
• Connector mengalami tekanan.
• Plastic shroud tidak dapat dipasang sempurna.
• Vent plug sulit diperiksa.
• Selang filling terjepit.
• Main cable tertarik atau tertekuk.
• Battery pack sulit dimasukkan dan dikeluarkan.

Dengan demikian, perbedaan tinggi tidak boleh dianggap hanya sebagai perbedaan tampilan fisik. Tinggi menentukan kompatibilitas langsung dengan ruang kendaraan.

Baca juga: Panduan Memilih Cell DIN Chloride Berdasarkan Tinggi Battery Tray

Mengapa Huruf L pada LXWFF Sangat Penting?

Kode LXWFF harus selalu dicatat secara lengkap. Huruf L membedakannya dari kelompok XWFF.

Berdasarkan tabel kelompok:

• LXWFF memiliki tinggi 725 mm.
• XWFF memiliki tinggi 755 mm.
• Kapasitas keduanya 280–1.400 Ah.
• Selisih tinggi keduanya 30 mm.

Kesalahan menulis LXWFF menjadi XWFF dapat menimbulkan salah pengadaan. Cell yang datang mungkin mempunyai kapasitas yang benar, tetapi tingginya berbeda.

Kesalahan tersebut dapat menyebabkan:

• Cell tidak muat di compartment.
• Penutup forklift menyentuh terminal.
• Berat pack berbeda dari perhitungan.
• Posisi main cable berubah.
• Susunan connector tidak sesuai.
• Steel tray perlu dimodifikasi.
• Proses pengiriman dan instalasi harus diulang.

Dalam dokumen purchasing, kode harus ditulis mulai dari huruf pertama sampai nomor varian terakhir. Contohnya adalah LXWFF13, LXWFF21, XWFF13, atau XWFF21.

Menulis hanya “cell FF 1.400 Ah” atau “XWFF 1.400 Ah” belum selalu cukup, terutama ketika kode cell lama belum terverifikasi.

Memahami Nomor Varian pada LXWFF dan XWFF

Kode kelompok seperti LXWFF atau XWFF belum menunjukkan spesifikasi individual secara lengkap. Di belakang kode kelompok terdapat nomor varian.

Format umumnya adalah:

Kode kelompok + nomor varian

Contoh:

• LXWFF13.
• LXWFF21.
• XWFF13.
• XWFF21.

Nomor varian digunakan untuk mengidentifikasi tipe tertentu di dalam kelompok. Berdasarkan kode lengkap tersebut, katalog dapat menunjukkan:

• Kapasitas Ah.
• Panjang cell.
• Berat kering.
• Berat terisi.
• Volume elektrolit.
• Konfigurasi terminal.
• Pole centres.

Materi HSP15 menekankan bahwa kode lengkap diperlukan untuk menentukan kapasitas, panjang, tinggi, berat, volume elektrolit, terminal, dan parameter pemasangan lainnya.

Nomor varian tidak sebaiknya diterjemahkan sendiri sebagai jumlah pelat apabila dokumentasi pabrikan yang digunakan tidak menjelaskan arti tersebut secara eksplisit. Untuk pengadaan, gunakan istilah nomor varian, nomor tipe, atau referensi katalog.

Kesamaan Kapasitas 280–1.400 Ah

LXWFF dan XWFF sama-sama menyediakan rentang kapasitas 280–1.400 Ah. Kapasitas tersebut menggunakan rating lima jam pada suhu 30°C.

Kesamaan rentang kapasitas tidak berarti bahwa:

• Setiap angka di antara 280 dan 1.400 Ah tersedia.
• Semua varian LXWFF mempunyai pasangan XWFF yang identik.
• Berat cell pada kapasitas sama pasti sama.
• Posisi terminalnya sama.
• Volume elektrolitnya sama.
• Keduanya dapat langsung dipertukarkan.

Pilihan kapasitas mengikuti varian yang tersedia dalam katalog teknis.

Angka Ah juga tidak sama dengan durasi kerja forklift. Battery pack 1.400 Ah tidak otomatis berarti forklift akan bekerja selama 14 jam atau dapat melayani beberapa shift tanpa charging.

Durasi aktual dipengaruhi oleh:

• Konsumsi arus kendaraan.
• Berat beban.
• Tinggi dan frekuensi lifting.
• Jarak perjalanan.
• Kondisi motor.
• Efisiensi controller.
• Temperatur.
• Kondisi battery pack.
• Pola operator.
• Hasil charging.

Kapasitas lebih besar menyediakan cadangan muatan lebih besar apabila faktor lain setara, tetapi pemilihan tetap harus didasarkan pada data operasional.

Apakah Kapasitas 1.400 Ah Selalu Lebih Baik?

Kapasitas 1.400 Ah merupakan kapasitas maksimum kelompok LXWFF dan XWFF. Akan tetapi, kapasitas terbesar tidak otomatis menjadi pilihan terbaik.

Pemilihan 1.400 Ah membawa beberapa konsekuensi teknis:

Berat cell lebih besar

Cell berkapasitas tinggi menggunakan konstruksi internal dan volume elektrolit lebih besar sehingga berat terisinya meningkat.

Tray membutuhkan ruang lebih besar

Varian berkapasitas besar umumnya mempunyai panjang lebih besar. Panjang cell memengaruhi susunan baris serta ukuran steel tray.

Compartment harus memadai

LXWFF membutuhkan ruang untuk tinggi 725 mm, sedangkan XWFF membutuhkan ruang untuk tinggi 755 mm, belum termasuk kebutuhan pemasangan komponen di bagian atas.

Charger harus dievaluasi

Charger harus mempunyai tegangan dan karakter pengisian yang sesuai. Arus charging dan waktu yang tersedia perlu dianalisis agar proses pengisian dapat selesai sesuai kebutuhan operasional.

Handling menjadi lebih berat

Battery pack berkapasitas besar memerlukan alat pengangkatan, roller system, atau sistem pergantian baterai yang sesuai.

Biaya pengadaan meningkat

Kapasitas lebih besar umumnya membawa peningkatan material, bobot, dan kebutuhan perangkat pendukung.

Karena itu, kapasitas 1.400 Ah harus dipilih berdasarkan konsumsi energi aktual, bukan hanya untuk mendapatkan spesifikasi terbesar.

Hubungan Panjang Cell dengan Kapasitas

LXWFF dan XWFF mempunyai rentang panjang kelompok sekitar 47–191 mm. Panjang aktual ditentukan oleh nomor varian.

Dalam satu kelompok:

• Lebar cell relatif tetap.
• Tinggi kelompok relatif tetap.
• Panjang berubah menurut varian.
• Kapasitas berubah mengikuti tipe.
• Berat dan volume elektrolit juga berubah.

Materi teknis menunjukkan bahwa pertambahan panjang cell berhubungan dengan pertambahan kapasitas, berat battery pack, volume elektrolit, dan kebutuhan panjang tray.

Secara konseptual, layout satu baris dapat dianalisis dengan rumus:

Panjang efektif baris = total panjang seluruh cell dalam baris + ruang untuk connector dan pemasangan

Namun, angka desain akhir tidak boleh hanya menggunakan rentang 47–191 mm. Teknisi harus menggunakan panjang aktual varian yang dipilih.

Sebagai contoh, cell sepanjang 191 mm akan membutuhkan ruang lebih besar dibandingkan cell 137 mm. Apabila beberapa cell disusun dalam satu baris, selisih panjang setiap cell akan terakumulasi.

Baca juga: Analisis Kapasitas Cell DIN Chloride HSP15 dari 120 Ah hingga 1.400 Ah

Contoh Varian LXWFF dan XWFF

Materi teknis menampilkan contoh:

• LXWFF13: sekitar 840 Ah, panjang 137 mm, berat terisi sekitar 62 kg.
• XWFF21: 1.400 Ah, panjang 191 mm, berat terisi sekitar 85 kg.

Kedua contoh tersebut tidak merupakan perbandingan langsung dengan kapasitas yang sama. Karena itu, datanya tidak boleh digunakan untuk menyimpulkan bahwa semua XWFF selalu 23 kg lebih berat daripada LXWFF.

Contoh tersebut lebih tepat digunakan untuk menunjukkan bahwa:

• Kode varian menentukan kapasitas aktual.
• Panjang cell berbeda menurut varian.
• Berat terisi meningkat pada tipe yang lebih besar.
• Nama kelompok saja belum cukup untuk mengetahui berat.

Untuk membandingkan LXWFF dan XWFF secara setara, pengguna harus mencari varian dengan kapasitas atau referensi yang setara di katalog resmi.

Perbandingan Berat Cell dan Battery Pack

Berat individual cell dipengaruhi oleh:

• Kode kelompok.
• Nomor varian.
• Kapasitas.
• Panjang cell.
• Material internal.
• Volume elektrolit.
• Kondisi kering atau terisi.

Berat battery pack tidak sama dengan berat satu cell dikalikan jumlah cell saja karena terdapat komponen lain.

Rumus konseptualnya:

Berat total battery pack = total berat seluruh cell terisi + steel tray + connector + kabel + aksesori

Komponen yang perlu dimasukkan antara lain:

• Seluruh cell terisi.
• Steel battery tray.
• Flexible inter-cell connector.
• Main cable.
• Main connector.
• Plastic shroud.
• Level sensor.
• Automatic filling system.
• Komponen pengikat.
• Perlengkapan lifting.

Pada banyak forklift, berat battery pack merupakan bagian penting dari konfigurasi kendaraan. Battery pack yang terlalu ringan atau terlalu berat dapat tidak sesuai dengan spesifikasi desain kendaraan.

Karena itu, perubahan dari LXWFF ke XWFF atau sebaliknya harus disertai perhitungan ulang berat total.

Dampak terhadap Steel Battery Tray

Kesamaan lebar standar sekitar 198 mm tidak berarti tray LXWFF dan XWFF pasti sama.

Steel tray harus disesuaikan dengan:

• Panjang aktual cell.
• Tinggi kelompok.
• Jumlah cell.
• Jumlah baris.
• Orientasi cell.
• Posisi terminal.
• Jalur inter-cell connector.
• Main cable.
• Berat total.
• Lifting point.
• Sistem pengunci.
• Ruang pemeriksaan dan perawatan.

Tray harus menjaga cell agar tidak mengalami pergerakan berlebihan selama forklift digunakan. Namun, tray juga harus menyediakan akses terhadap terminal, connector, vent plug, dan sistem pengisian air.

Jika LXWFF digunakan menggantikan XWFF yang lebih tinggi, mungkin terdapat perubahan posisi komponen atas. Sebaliknya, jika XWFF menggantikan LXWFF, tinggi tambahan 30 mm dapat menimbulkan benturan dengan penutup atau bracket kendaraan.

Pembuatan tray baru harus dilakukan sebagai desain battery pack lengkap, bukan sekadar membuat kotak berdasarkan panjang dan lebar cell.

Perbedaan Tinggi Tray dan Battery Compartment

Tinggi battery tray adalah tinggi dinding steel box yang menahan cell. Tinggi battery compartment adalah ruang vertikal efektif pada kendaraan.

Keduanya tidak selalu sama.

Cell dapat menjulang di atas dinding tray. Karena itu, cell setinggi 725 mm atau 755 mm tidak selalu membutuhkan dinding tray dengan tinggi yang sama. Namun, compartment tetap harus mempunyai ruang yang memadai.

Pengukuran compartment sebaiknya dilakukan dari:

1. Permukaan dasar tempat tray duduk.
2. Sampai batas terendah bagian atas.
3. Dengan memperhatikan penutup dalam posisi tertutup.
4. Pada beberapa titik, bukan satu titik saja.
5. Dengan mencatat bracket, kabel, dan komponen lain.

Bagian tengah compartment mungkin mempunyai ruang cukup, tetapi salah satu sisi dapat lebih rendah karena terdapat kabel atau struktur kendaraan.

Jangan menentukan XWFF hanya karena ukuran ruang terlihat cukup saat penutup terbuka. Pastikan penutup dapat ditutup dan seluruh komponen bagian atas tidak menerima tekanan.

Ruang Terminal dan Inter-Cell Connector

Terminal dan inter-cell connector merupakan bagian penting dari susunan battery pack.

Flexible inter-cell connector membantu menghubungkan cell dan mengakomodasi gerakan relatif kecil. Plastic shroud membantu melindungi area connector dan terminal. HSP15 juga dapat dilengkapi electrolyte level sensor serta automatic filling system.

Ruang bagian atas harus memungkinkan:

• Pemasangan connector dengan benar.
• Pemeriksaan kekencangan sambungan.
• Pemasangan shroud.
• Pembukaan vent plug.
• Pemeriksaan level elektrolit.
• Penempatan selang filling.
• Jalur main cable yang tidak tertekan.

Jika XWFF ditempatkan pada compartment yang sebelumnya dirancang untuk LXWFF, tambahan tinggi 30 mm dapat mengurangi ruang tersebut.

Risiko yang perlu dihindari adalah connector menekan penutup, kabel tertarik, atau terminal terlalu dekat dengan bagian logam.

Automatic Filling System pada Battery Pack Besar

Battery pack yang terdiri atas banyak cell membutuhkan proses pemeriksaan dan topping-up elektrolit secara teratur. HSP15 dapat menggunakan automatic battery filling system sebagai fitur opsional.

Sistem ini menggunakan selang dan vent plug khusus untuk menghubungkan sejumlah cell. Manfaat utamanya adalah mempermudah proses pengisian air pada susunan battery pack yang besar.

Namun, sistem filling tetap membutuhkan ruang. Jalur selang tidak boleh:

• Terjepit penutup.
• Tertekuk tajam.
• Tertarik saat battery pack dipindahkan.
• Bersentuhan dengan bagian yang dapat merusaknya.
• Mengganggu connector dan main cable.

Pada perbandingan LXWFF dan XWFF, tinggi tambahan XWFF dapat mengurangi ruang yang tersedia untuk selang dan vent plug.

Automatic filling system juga tidak menggantikan pemeriksaan rutin. Sambungan, vent plug, selang, dan level elektrolit tetap harus diperiksa sesuai prosedur.

Baca juga: Sistem Pengisian Air Otomatis pada Baterai Forklift Chloride

Hubungan LXWFF dan XWFF dengan Charger

Kedua kelompok mempunyai rentang kapasitas yang sama, tetapi charger harus dipilih berdasarkan kapasitas battery pack aktual.

Parameter yang perlu diperiksa meliputi:

• Tegangan nominal battery pack.
• Tegangan output charger.
• Arus charging.
• Kapasitas Ah yang didukung.
• Profil pengisian.
• Main connector.
• Polaritas.
• Waktu charging yang tersedia.

Charger yang sesuai secara tegangan belum tentu mampu menyelesaikan pengisian battery pack berkapasitas besar dalam waktu operasional yang tersedia.

Sebagai contoh, peningkatan kapasitas menuju 1.400 Ah dapat membutuhkan evaluasi waktu charging. Charger dengan arus terlalu kecil mungkin tetap dapat mengisi, tetapi memerlukan waktu lebih panjang. Sebaliknya, penggunaan charger harus tetap mengikuti karakter pengisian yang sesuai dengan battery pack.

Sebelum mengubah kelompok atau kapasitas, siapkan foto nameplate charger dan data teknisnya untuk dianalisis bersama cell.

Apakah LXWFF Bisa Menggantikan XWFF?

LXWFF lebih rendah sekitar 30 mm daripada XWFF. Secara dimensi vertikal, hal tersebut mungkin terlihat menguntungkan. Namun, LXWFF tidak dapat langsung dianggap sebagai pengganti XWFF.

Beberapa parameter yang harus diperiksa:

• Kode lengkap.
• Kapasitas Ah.
• Panjang cell.
• Berat terisi.
• Jumlah cell.
• Berat total pack.
• Posisi terminal.
• Pole centres.
• Inter-cell connector.
• Main connector.
• Main cable.
• Dimensi tray.
• Sistem filling.
• Charger.

Mengganti XWFF dengan LXWFF dapat mengubah posisi terminal dan komponen atas. Jika tray dirancang untuk cell lebih tinggi, perlu dipastikan cell yang lebih rendah tetap terkunci serta tidak mengalami pergerakan.

Kapasitas yang sama juga tidak menjamin beratnya sama. Karena itu, kesesuaian berat kendaraan tetap harus diperiksa.

Apakah XWFF Bisa Menggantikan LXWFF?

Penggantian LXWFF dengan XWFF mempunyai tantangan utama pada tinggi.

XWFF lebih tinggi 30 mm sehingga perlu memeriksa:

• Batas atas compartment.
• Posisi penutup.
• Bracket internal.
• Ruang terminal.
• Plastic shroud.
• Vent plug.
• Jalur filling.
• Main cable.

Risiko paling jelas adalah battery pack tidak muat atau penutup tidak dapat ditutup. Namun, risiko lainnya adalah connector tertekan meskipun penutup masih dapat ditutup.

Karena itu, jangan menilai kesesuaian hanya berdasarkan pengamatan bahwa cell dapat masuk. Setelah battery pack terpasang, seluruh komponen harus memiliki posisi yang aman dan dapat dirawat.

Apakah LXWFF atau XWFF Cocok untuk Multi-Shift?

Kapasitas hingga 1.400 Ah dapat memberikan cadangan energi yang besar. Namun, kesesuaian untuk multi-shift tidak hanya ditentukan oleh Ah.

Analisis harus mempertimbangkan:

• Lama setiap shift.
• Konsumsi energi per jam.
• Berat beban.
• Frekuensi lifting.
• Jarak perjalanan.
• Waktu istirahat.
• Waktu charging.
• Kapasitas charger.
• Temperatur operasi.
• Kedalaman discharge.
• Ketersediaan battery pack pengganti.
• Sistem pergantian baterai.

Battery pack 1.400 Ah belum tentu dapat digunakan tanpa jeda untuk beberapa shift. Dalam beberapa kondisi, penggunaan battery pack cadangan dan sistem charging bergantian mungkin lebih sesuai.

Keputusan harus berdasarkan pengukuran konsumsi energi atau data operasi kendaraan, bukan hanya perkiraan.

Cara Memilih LXWFF atau XWFF

Pemilihan dapat dilakukan melalui tahapan berikut.

Periksa label cell lama

Catat kode lengkap, termasuk huruf L dan nomor varian.

Catat tegangan dan jumlah cell

Tegangan battery pack dibentuk dari jumlah cell yang disusun secara seri.

Tentukan kapasitas yang dibutuhkan

Gunakan kapasitas lama serta pola operasi sebagai dasar analisis.

Ukur battery compartment

Ukur tinggi efektif hingga batas atas terendah.

Ukur bagian dalam tray

Catat panjang, lebar, tinggi, dan posisi penguat.

Cocokkan panjang varian

Gunakan panjang aktual berdasarkan kode katalog.

Hitung berat total pack

Gunakan berat terisi, bukan hanya berat kering.

Periksa terminal dan connector

Pastikan pole centres, flexible connector, dan main cable sesuai.

Periksa sistem filling

Pastikan selang dan vent plug memperoleh ruang.

Verifikasi charger

Periksa tegangan, arus, profil, connector, dan waktu charging.

Konfirmasi kode lengkap

Jangan memesan hanya berdasarkan kapasitas 1.400 Ah atau nama kelompok.

Kesalahan Umum Saat Membandingkan LXWFF dan XWFF

Menghilangkan huruf L

LXWFF dan XWFF merupakan kelompok berbeda.

Hanya membandingkan Ah

Kesamaan kapasitas tidak menjamin dimensi dan berat sama.

Mengabaikan selisih tinggi 30 mm

Selisih tersebut dapat menentukan pemasangan.

Tidak mencatat nomor varian

Nomor varian diperlukan untuk mengetahui panjang dan berat aktual.

Menggunakan rentang panjang sebagai ukuran desain

Gunakan panjang tipe individual, bukan hanya rentang 47–191 mm.

Mengabaikan berat terisi

Battery pack bekerja dalam kondisi cell berisi elektrolit.

Tidak memeriksa charger

Kapasitas besar harus sesuai dengan sistem charging.

Memilih 1.400 Ah tanpa analisis

Kapasitas maksimum belum tentu dibutuhkan.

Hanya mengukur tray

Battery compartment dan penutup kendaraan juga harus diperiksa.

Tidak menyediakan foto

Foto nameplate dan susunan cell sangat membantu identifikasi.

Baca juga: Cara Membaca Kode Cell DIN Chloride XWAF hingga XWFF

Checklist Data Sebelum Meminta Penawaran

Sebelum menghubungi pemasok, siapkan:

• Merek dan model forklift.
• Foto nameplate forklift.
• Foto nameplate battery pack.
• Kode lengkap cell lama.
• Konfirmasi LXWFF atau XWFF.
• Tegangan nominal.
• Kapasitas Ah.
• Jumlah cell.
• Panjang aktual cell.
• Tinggi cell.
• Dimensi bagian dalam tray.
• Tinggi efektif compartment.
• Berat battery pack lama.
• Posisi terminal.
• Pole centres.
• Tipe main connector.
• Polaritas connector.
• Arah main cable.
• Spesifikasi charger.
• Arus charger.
• Waktu charging.
• Jam kerja per hari.
• Jumlah shift.
• Beban rata-rata.
• Foto susunan cell dari atas.
• Kebutuhan level sensor.
• Kebutuhan automatic filling system.
• Lokasi penggunaan.
• Lokasi pengiriman.

Materi teknis HSP15 juga menekankan perlunya mencantumkan kode cell, kapasitas, tegangan, jumlah cell, dimensi tray, posisi terminal, connector, berat pack, foto, charger, serta pola operasi ketika melakukan identifikasi.

Kesimpulan

Perbandingan LXWFF dan XWFF menunjukkan bahwa kedua kelompok mempunyai rentang kapasitas serta lebar yang sama, tetapi tidak identik.

LXWFF mempunyai:

• Tinggi 725 mm.
• Kapasitas 280–1.400 Ah.
• Lebar standar sekitar 198 mm.
• Rentang panjang sekitar 47–191 mm.

XWFF mempunyai:

• Tinggi 755 mm.
• Kapasitas 280–1.400 Ah.
• Lebar standar sekitar 198 mm.
• Rentang panjang sekitar 47–191 mm.

Perbedaan utama pada tingkat kelompok adalah tinggi 30 mm. Namun, keputusan pemilihan tidak cukup menggunakan tinggi dan kapasitas. Nomor varian menentukan panjang, berat, volume elektrolit, serta data individual lainnya.

Huruf L pada LXWFF harus dicatat. Menghilangkannya dapat menyebabkan salah identifikasi dan salah pengadaan.

Kapasitas 1.400 Ah juga bukan otomatis pilihan terbaik untuk setiap forklift besar. Pemilihannya harus mempertimbangkan konsumsi energi, berat, ruang compartment, tray, terminal, connector, charger, waktu pengisian, dan sistem handling.

PT Andalan Multidaya menyediakan solusi Continental DIN Cells Chloride HSP15 untuk forklift listrik dan kebutuhan material handling berkapasitas besar.

Kirimkan kode cell, foto nameplate, tegangan, kapasitas, jumlah cell, dimensi tray, tinggi compartment, berat pack, connector, serta data charger untuk memperoleh rekomendasi konfigurasi yang tepat.

PT Andalan Multidaya
Solusi Energi Andal • Kinerja Maksimal
Website: www.batteryindustrial.com
