Perbandingan Tinggi Cell Rocket BS Series dan Pengaruhnya terhadap Dimensi Battery Tray

Dalam pemilihan baterai traction untuk forklift listrik, kapasitas Ah sering menjadi parameter pertama yang diperiksa. Pengguna biasanya mencari cell berdasarkan kebutuhan seperti 400 Ah, 600 Ah, atau 800 Ah. Namun, kesamaan kapasitas tidak selalu berarti kesamaan bentuk, ukuran, maupun kompatibilitas dengan battery tray.

Salah satu parameter yang paling menentukan adalah tinggi cell.

Rocket BS Series mempunyai beberapa kelompok model, antara lain VCD, VCE, VCF, VCI, dan VCJ. Masing-masing kelompok memiliki tinggi badan cell dan total height yang berbeda. Bahkan pada kapasitas yang sama, perbedaan tinggi antarcell dapat mencapai ratusan milimeter.

Sebagai contoh, VCD400 dan VCJ4 sama-sama berada pada kelas kapasitas 400 Ah/5HR. Namun, total height VCD400 sekitar 427 mm, sedangkan VCJ4 mencapai sekitar 723 mm. Perbedaan ini membuat kedua cell membutuhkan battery tray dan battery compartment yang sangat berbeda.

Karena itu, menentukan cell tidak cukup hanya dengan memeriksa:

• Kapasitas Ah.
• Lebar cell.
• Tegangan battery bank.
• Jumlah cell.

Teknisi juga harus memeriksa tinggi H, total height TH, terminal, connector, vent plug, selang pengisian air, ketebalan dasar tray, serta ruang efektif di dalam kompartemen forklift.

Artikel ini membahas perbandingan tinggi cell Rocket BS Series dan pengaruhnya terhadap desain battery tray, battery compartment, konektor, sistem pengisian air, serta kemudahan perawatan.

---

Apa Perbedaan Tinggi H dan Total Height TH?

Pada tabel spesifikasi baterai traction, biasanya terdapat dua data tinggi yang harus dibedakan:

• H atau height
• TH atau total height

Keduanya tidak boleh dianggap sebagai ukuran yang sama.

Tinggi H

H menunjukkan tinggi badan cell berdasarkan titik pengukuran yang digunakan oleh produsen. Nilai ini umumnya menggambarkan tinggi utama case atau bagian struktural cell sesuai drawing produk.

Namun, H belum tentu mencakup seluruh bagian paling atas cell.

Total height TH

TH menunjukkan tinggi keseluruhan cell sampai titik tertinggi yang diperhitungkan dalam spesifikasi.

Bagian yang dapat memengaruhi total height antara lain:

• Area terminal.
• Pole post.
• Vent plug.
• Struktur cover.
• Komponen bagian atas cell.

Untuk memeriksa apakah sebuah cell dapat masuk ke battery compartment, TH biasanya lebih relevan daripada H.

Namun, TH belum tentu sama dengan tinggi battery pack yang sudah terpasang lengkap. Battery pack juga mempunyai connector, shroud, kabel, selang, tray, dan komponen lain.

Secara konseptual:

Tinggi battery pack terpasang = struktur bawah tray + tinggi cell dan komponen atas + struktur penutup jika digunakan

Oleh sebab itu, teknisi tidak boleh hanya mengambil angka H lalu membandingkannya dengan tinggi kompartemen kendaraan.

---

Mengapa Tinggi Cell Sangat Penting?

Tinggi cell memengaruhi banyak bagian dalam desain battery pack.

Kesesuaian dengan battery compartment

Cell harus dapat masuk ke ruang baterai tanpa terminal, vent plug, maupun connector membentur bagian kendaraan.

Tinggi dinding battery tray

Dinding tray harus mampu melindungi dan menahan badan cell, tetapi tidak boleh menghalangi akses terminal dan perawatan.

Posisi intercell connector

Connector berada di bagian atas cell dan memerlukan ruang agar tidak tertekan oleh cover kendaraan.

Sistem pengisian air

Automatic watering system menggunakan vent plug, selang, coupling, dan fitting yang membutuhkan tambahan ruang.

Maintenance

Teknisi harus dapat membuka vent plug, memeriksa terminal, mengencangkan connector, dan mengukur tegangan setiap cell.

Proses keluar-masuk battery pack

Battery pack mungkin muat di dalam kompartemen, tetapi belum tentu dapat melewati bukaan ketika dimasukkan atau dikeluarkan.

Itulah sebabnya tinggi harus dianalisis sejak tahap pemilihan cell, bukan setelah battery tray selesai dibuat.

---

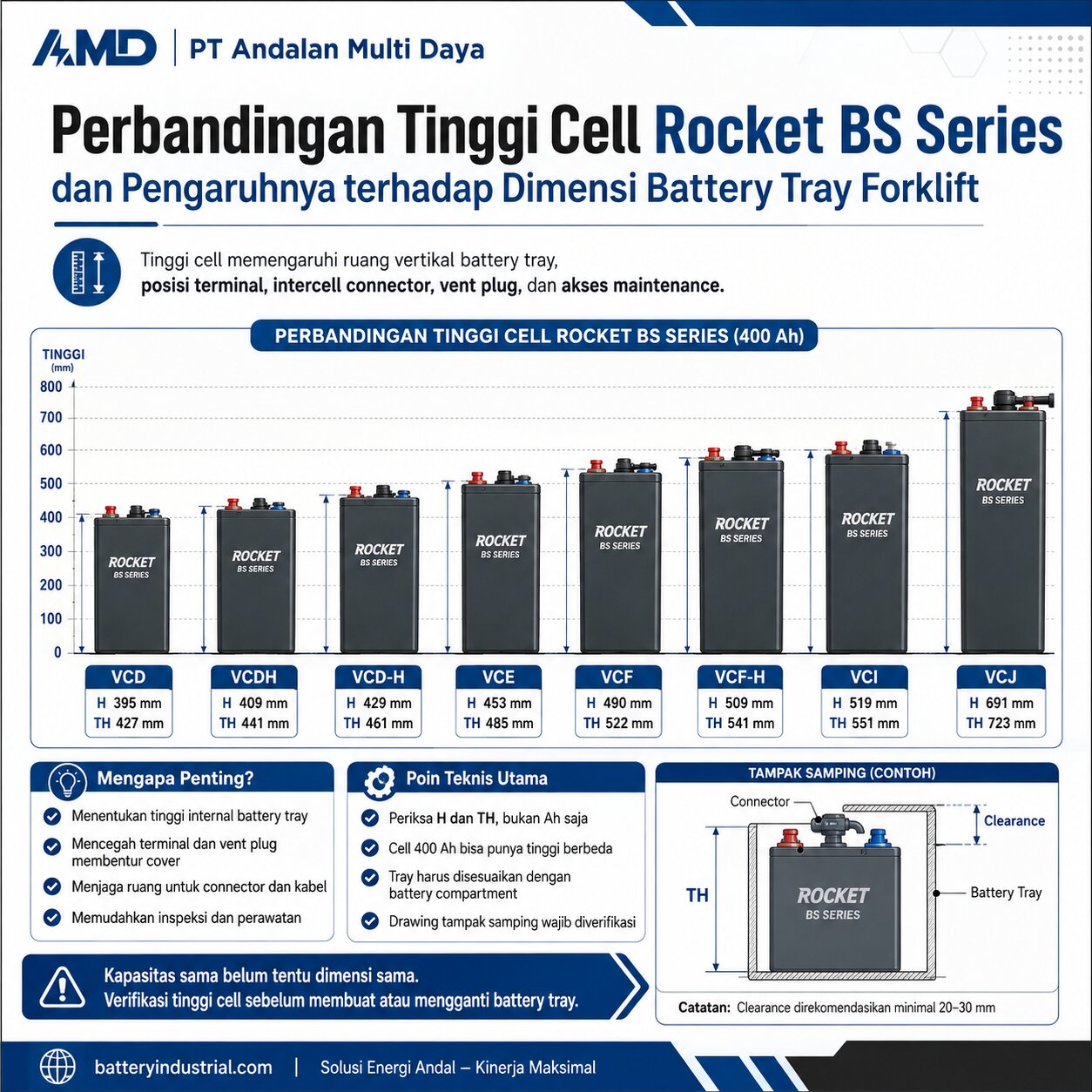

Ringkasan Tinggi Kelompok Rocket BS Series

Berikut ringkasan kelompok tinggi berdasarkan model yang tercantum dalam spesifikasi Rocket BS Series.

Kelompok	Tinggi H	Total height TH	Karakter umum
VCD utama	±395 mm	±427 mm	Kelompok relatif rendah
VCDH	±409 mm	±441 mm	Sedikit lebih tinggi dari VCD
VCD varian H	±429 mm	±461 mm	Varian VCD dengan tinggi khusus
VCE	±453 mm	±485 mm	Kapasitas menengah hingga besar
VCF utama	±490 mm	±522 mm	Lebih tinggi daripada VCE
VCF varian H	±509 mm	±541 mm	Varian VCF yang lebih tinggi
VCI utama	±519 mm	±551 mm	Rentang kapasitas sangat luas
VCJ	±691 mm	±723 mm	Kelompok cell paling tinggi

Data di atas merupakan ringkasan kelompok model. Tipe final tetap harus diperiksa pada baris spesifikasi yang tepat karena terdapat kode varian dengan ukuran berbeda.

Urutan umum dari cell yang relatif rendah menuju tinggi adalah:

VCD → VCDH → VCE → VCF → VCI → VCJ

Urutan tersebut membantu proses penyaringan awal, tetapi tidak menggantikan pemeriksaan kode lengkap.

Baca juga: Cara Membaca Kode Tipe Baterai Traction Rocket BS Series

---

Karakteristik Tinggi Kelompok VCD

Kelompok VCD mempunyai beberapa variasi tinggi. Ini merupakan salah satu alasan mengapa kode lengkap harus dicatat.

VCD utama

Contoh tipe:

• VCD170.
• VCD210.
• VCD270.
• VCD400.
• VCD500.
• VCD640.

Sebagian besar model ini menggunakan:

• H sekitar 395 mm.
• TH sekitar 427 mm.

Kelompok ini termasuk cell yang relatif rendah dalam Rocket BS Series.

Tinggi yang lebih rendah dapat memberikan keuntungan berupa:

• Lebih mudah masuk ke kompartemen rendah.
• Ruang atas lebih besar untuk connector dan kabel.
• Akses maintenance lebih leluasa.
• Risiko benturan terhadap cover lebih kecil.

Namun, untuk mencapai kapasitas besar, model yang lebih rendah dapat membutuhkan panjang cell yang lebih besar.

Sebagai contoh, VCD400 mempunyai panjang sekitar 143 mm. Pada kapasitas yang lebih besar seperti VCD640, panjangnya bertambah signifikan.

VCDH

Contoh model:

• VCDH350.
• VCDH400.
• VCDH460.
• VCDH520.
• VCDH580.
• VCDH630.

Kelompok ini mempunyai:

• H sekitar 409 mm.
• TH sekitar 441 mm.

Perbedaannya tidak terlalu besar dibandingkan VCD utama, tetapi tetap penting pada kompartemen yang mempunyai ruang sangat terbatas.

VCD400 dan VCDH400 sama-sama mempunyai kapasitas 400 Ah, tetapi:

• VCD400 lebih rendah dan lebih panjang.
• VCDH400 lebih tinggi dan lebih pendek.

Ini menunjukkan bahwa produsen dapat menghasilkan kapasitas sama melalui proporsi dimensi yang berbeda.

VCD dengan huruf H di belakang

Contoh:

• VCD162H.
• VCD216H.
• VCD270H.
• VCD324H.

Kelompok ini menggunakan tinggi sekitar:

• H 429 mm.
• TH 461 mm.

Huruf H tidak boleh dihilangkan karena menunjukkan varian model dengan ukuran berbeda.

Permintaan “cell VCD270” dan “cell VCD270H” dapat mengarah pada produk yang berbeda secara dimensional.

---

Karakteristik Tinggi Kelompok VCE

Kelompok VCE mempunyai tinggi yang relatif seragam pada tabel.

Contoh modelnya meliputi:

• VCE540.
• VCE545.
• VCE600.
• VCE650.
• VCE660.
• VCE715.
• VCE740.
• VCE850.
• VCE910.

Tinggi umumnya:

• H sekitar 453 mm.
• TH sekitar 485 mm.

VCE berada di antara VCD dan VCF dari sisi tinggi.

Kelompok ini banyak mencakup kapasitas menengah sampai besar. Namun, beberapa model VCE memiliki dimensi luar sama dengan kapasitas berbeda. Karena itu, tinggi bukan satu-satunya parameter yang menentukan kapasitas.

Dalam desain tray, peralihan dari VCD ke VCE dapat menimbulkan dua perubahan:

1. Kebutuhan ruang vertikal bertambah.
2. Panjang susunan dapat berubah.

Jika tray lama dirancang untuk VCD dengan TH 427 mm, menggantinya dengan VCE yang mempunyai TH 485 mm membutuhkan tambahan ruang sekitar 58 mm, belum termasuk connector dan komponen atas.

Perbedaan tersebut dapat menyebabkan:

• Terminal terlalu dekat dengan cover.
• Vent plug sulit dibuka.
• Kabel tertekan.
• Battery pack tidak dapat melewati bukaan kendaraan.

---

Karakteristik Tinggi Kelompok VCF

VCF mempunyai dua kelompok tinggi utama.

VCF utama

Contoh:

• VCF3.
• VCF3PS.
• VCF268.
• VCF280.
• VCF335.
• VCF350.
• VCF400.
• VCF545.

Kelompok ini umumnya menggunakan:

• H sekitar 490 mm.
• TH sekitar 522 mm.

Dibandingkan VCD400 dengan TH 427 mm, VCF400 lebih tinggi sekitar 95 mm.

Walaupun keduanya sama-sama 400 Ah, bentuk fisiknya berbeda.

VCF varian H

Contohnya:

• VCF198H.
• VCF264H.

Tinggi varian ini sekitar:

• H 509 mm.
• TH 541 mm.

Kode tambahan H merupakan bagian dari identitas produk. Menghilangkan karakter tersebut dapat menyebabkan pemilihan cell dengan tinggi yang salah.

Dalam tray dengan cover atau kompartemen tertutup, selisih 19 mm antara VCF utama dan varian H dapat menjadi penting, terutama setelah ditambah:

• Terminal shroud.
• Connector.
• Kabel.
• Vent plug.
• Selang pengisian.

---

Karakteristik Tinggi Kelompok VCI

VCI merupakan kelompok dengan rentang kapasitas sangat luas.

Contoh:

• VCI225.
• VCI300.
• VCI335.
• VCI410.
• VCI525.
• VCI660.
• VCI740.
• VCI820.
• VCI900.
• VCI990.
• VCI1080.

Mayoritas model menggunakan:

• H sekitar 519 mm.
• TH sekitar 551 mm.

VCI lebih tinggi dibandingkan VCD, VCE, dan sebagian besar VCF.

Keuntungan desain cell yang lebih tinggi adalah kapasitas besar dapat dicapai tanpa selalu menambah panjang secara ekstrem.

Sebagai contoh:

• VCI1080 mempunyai kapasitas sekitar 1.080 Ah/5HR.
• Panjangnya sekitar 241 mm.
• TH sekitar 551 mm.

Namun, penggunaan VCI mengharuskan battery compartment mempunyai ruang vertikal yang memadai.

Tray lama untuk VCD atau VCE tidak otomatis dapat menggunakan VCI meskipun:

• Lebarnya sama.
• Jumlah cell sama.
• Tegangan sama.
• Kapasitas mendekati.

Terdapat juga kode seperti VCI435L. Huruf tambahan harus dipertahankan dan dimensinya harus dibaca dari baris model yang tepat.

---

Karakteristik Tinggi Kelompok VCJ

VCJ merupakan kelompok paling tinggi dalam tabel Rocket BS Series yang dibahas.

Modelnya meliputi:

• VCJ3.
• VCJ4.
• VCJ5.
• VCJ6.
• VCJ7.
• VCJ8.

Tinggi umumnya:

• H sekitar 691 mm.
• TH sekitar 723 mm.

Kelompok VCJ menggunakan pola kapasitas:

• VCJ3: 300 Ah.
• VCJ4: 400 Ah.
• VCJ5: 500 Ah.
• VCJ6: 600 Ah.
• VCJ7: 700 Ah.
• VCJ8: 800 Ah.

VCJ dapat mencapai kapasitas besar dengan panjang relatif pendek. Sebagai contoh, VCJ4 mempunyai kapasitas 400 Ah dengan panjang sekitar 76 mm.

Sebagai perbandingan, VCD400 membutuhkan panjang sekitar 143 mm.

Namun, VCJ4 jauh lebih tinggi. Total height-nya mencapai sekitar 723 mm.

Dengan demikian, VCJ cocok untuk bentuk kompartemen yang menyediakan ruang vertikal besar, tetapi mungkin memiliki ruang memanjang terbatas.

Baca juga: Hubungan Panjang Cell, Pelat Tubular, dan Kapasitas Ah Rocket BS Series

---

Perbandingan Empat Cell Berkapasitas 400 Ah

Perbandingan kapasitas 400 Ah memberikan gambaran paling jelas mengenai pengaruh tinggi.

Tipe	Kapasitas	Panjang L	H	TH
VCD400	400 Ah	143 mm	395 mm	427 mm
VCDH400	400 Ah	128 mm	409 mm	441 mm
VCF400	400 Ah	109 mm	490 mm	522 mm
VCJ4	400 Ah	76 mm	691 mm	723 mm

Dari tabel tersebut dapat dilihat:

Kapasitasnya sama

Keempat tipe berada pada kelas 400 Ah/5HR.

Panjangnya berbeda

Semakin tinggi cell pada contoh ini, panjangnya cenderung lebih pendek.

Total height berbeda sangat besar

Perbedaan TH antara VCD400 dan VCJ4 adalah:

723 mm − 427 mm = 296 mm

Selisih hampir 30 cm tersebut membuat keduanya tidak dapat langsung dipertukarkan.

Bentuk tray berbeda

VCD400 membutuhkan ruang horizontal lebih panjang.

VCJ4 membutuhkan ruang vertikal jauh lebih besar.

Connector dan maintenance berbeda

Posisi atas cell akan berada pada ketinggian berbeda sehingga layout connector, kabel, dan cover harus disesuaikan.

Kesimpulan pentingnya:

Kesamaan kapasitas tidak menjamin kesamaan bentuk battery pack.

---

Mengapa Cell Lebih Tinggi Dapat Memiliki Panjang Lebih Pendek?

Kapasitas cell dipengaruhi oleh ruang dan konstruksi internal dalam tiga dimensi.

Cell mempunyai:

• Panjang.
• Lebar.
• Tinggi.
• Kelompok pelat.
• Material aktif.
• Elektrolit.
• Separator.
• Grid.

Ketika tinggi konstruksi diperbesar, tersedia lebih banyak ruang vertikal untuk komponen elektrokimia. Dengan demikian, kapasitas tertentu dapat dicapai tanpa memperbesar panjang case sebanyak cell yang lebih rendah.

Prinsip sederhananya:

• Cell rendah cenderung membutuhkan footprint lebih panjang untuk kapasitas tertentu.
• Cell tinggi dapat menggunakan footprint lebih pendek.
• Bentuk akhir bergantung pada desain internal.

Namun, jumlah pelat aktual setiap tipe tidak tercantum secara lengkap dalam katalog yang digunakan. Karena itu, jumlah pelat tidak boleh ditebak hanya dari dimensi luar.

---

Pengaruh Tinggi terhadap Dimensi Internal Battery Tray

Battery tray bukan hanya harus cukup panjang dan lebar. Tinggi dinding serta konfigurasi bagian atasnya juga harus sesuai.

Desain tray perlu memastikan:

• Body cell terlindungi.
• Cell tidak bergerak.
• Terminal tetap dapat diakses.
• Vent plug tidak tertutup dinding.
• Connector dapat dipasang.
• Kabel dapat diarahkan.
• Cell dapat diangkat saat servis.

Tinggi dinding tray tidak selalu sama dengan H atau TH.

Dinding yang terlalu rendah dapat mengurangi perlindungan mekanis. Sebaliknya, dinding terlalu tinggi dapat:

• Menutup area terminal.
• Menyulitkan pengencangan connector.
• Menghalangi vent plug.
• Menekan selang filling.
• Menyulitkan pengangkatan cell.

Karena itu, tinggi dinding harus ditetapkan melalui drawing battery pack, bukan hanya menyalin nilai H.

---

Pengaruh TH terhadap Battery Compartment Forklift

TH harus dibandingkan dengan ruang efektif di dalam kompartemen kendaraan.

Namun, tinggi kompartemen bukan sekadar jarak dari lantai sampai bagian bawah cover.

Beberapa komponen dapat mengurangi ruang efektif:

• Rel.
• Roller.
• Bracket.
• Battery lock.
• Kabel kendaraan.
• Main connector.
• Struktur kursi.
• Cover.
• Rangka body.
• Penyangga internal.

Prosedur pemeriksaan yang tepat adalah:

1. Tentukan TH cell.
2. Periksa komponen yang dipasang di atas cell.
3. Periksa ketebalan dasar tray.
4. Hitung tinggi luar battery pack.
5. Ukur tinggi efektif kompartemen.
6. Periksa bukaan keluar-masuk.
7. Pastikan tersedia akses maintenance.

Tinggi battery pack juga perlu diperiksa ketika tray dimasukkan dalam posisi miring atau melalui roller.

Cell bisa saja muat setelah berada di dalam kompartemen, tetapi tidak dapat melewati bukaan pemasangan.

---

Pengaruh Vent Plug terhadap Tinggi

Vent plug dipasang di bagian atas cell dan digunakan untuk akses elektrolit serta ventilasi sesuai konstruksi baterai.

Pada katalog Rocket tertentu terdapat catatan bahwa penggunaan one-touch vent plug dapat menambah total tinggi sekitar 10 mm.

Tambahan tersebut perlu diperiksa karena:

• Nilai TH pada tabel mungkin mengikuti konfigurasi tertentu.
• Jenis plug aktual dapat berbeda.
• Sistem filling menggunakan plug khusus.
• Indikator level dapat mempunyai bentuk berbeda.

Vent plug harus mempunyai ruang untuk:

• Dibuka.
• Diperiksa.
• Dibersihkan.
• Dihubungkan ke selang.
• Diganti jika diperlukan.

Jika cover kendaraan berada terlalu dekat, vent plug dapat menerima tekanan atau sulit diakses.

---

Pengaruh Intercell Connector dan Terminal Shroud

Intercell connector berada di antara terminal cell.

Komponen ini membutuhkan ruang vertikal untuk:

• Ketebalan connector.
• Kepala baut.
• Lug.
• Terminal post.
• Insulation shroud.
• Kabel crossing.
• Main cable.

Jika ruang terlalu kecil:

• Shroud dapat membentur cover.
• Connector dapat tertekan.
• Baut terminal menerima beban.
• Isolasi dapat rusak.
• Kabel dapat terjepit.
• Maintenance menjadi sulit.

Connector tidak boleh digunakan untuk menahan tekanan dari cover atau struktur kendaraan.

Dalam drawing tampak samping, teknisi perlu menunjukkan:

• Tinggi cell.
• Tinggi terminal.
• Posisi connector.
• Posisi shroud.
• Ruang sampai penghalang terendah.

Ilustrasi perencanaan tinggi battery pack juga harus memasukkan dasar tray dan ruang komponen di atas cell, bukan hanya tinggi badan cell.

---

Pengaruh Automatic Watering System

Battery pack besar sering menggunakan automatic watering system untuk memudahkan pengisian air.

Sistem ini dapat terdiri atas:

• Vent plug khusus.
• Selang.
• T-connector.
• Coupling.
• Flow indicator.
• Water inlet.
• Level control.

Selang berada di atas cell dan memerlukan ruang agar:

• Tidak tertekuk tajam.
• Tidak terjepit cover.
• Tidak tertarik connector.
• Mudah diperiksa.
• Mudah dilepas saat servis.

Cell dengan TH yang sesuai belum tentu kompatibel jika ruang tambahan untuk watering system tidak tersedia.

Karena itu, teknisi harus mengetahui sejak awal apakah battery pack menggunakan:

• Vent plug standar.
• One-touch plug.
• Manual filling.
• Automatic filling system.

---

Tinggi Cell Berbeda dengan Tinggi Battery Pack Lengkap

Kesalahan umum adalah menganggap tinggi battery pack sama dengan TH.

Padahal battery pack lengkap mencakup:

• Pelat dasar tray.
• Dudukan cell.
• Cell.
• Terminal.
• Connector.
• Shroud.
• Vent plug.
• Selang.
• Kabel.
• Cover, jika digunakan.

Secara konseptual:

Tinggi battery pack lengkap = struktur bawah + tinggi cell dan komponen atas + cover atau proteksi

Dalam beberapa desain, bagian bawah cell langsung berada pada dasar tray. Dalam desain lain, terdapat:

• Insulasi.
• Support.
• Spacer.
• Drainage structure.
• Pelat tambahan.

Setiap komponen dapat menambah tinggi total.

Oleh karena itu, nilai H atau TH dari katalog hanya menjadi input perhitungan, bukan hasil akhir tinggi pack.

---

Risiko Menggunakan Cell yang Terlalu Tinggi

Cell yang melebihi ruang vertikal dapat menimbulkan masalah serius.

Battery pack tidak dapat masuk

Tray mungkin sesuai secara panjang dan lebar, tetapi tersangkut pada bagian atas kendaraan.

Terminal membentur struktur

Benturan pada terminal dapat menyebabkan beban mekanis atau kerusakan isolasi.

Cover tidak dapat ditutup

Operator mungkin mencoba memaksa cover, yang dapat menekan kabel atau vent plug.

Selang terjepit

Automatic watering system dapat bocor atau tidak berfungsi.

Vent plug rusak

Plug dapat pecah atau sulit dibuka.

Kabel mengalami tekanan

Kabel yang terjepit dapat mengalami abrasi atau perubahan posisi.

Risiko kontak listrik meningkat

Jarak yang terlalu dekat dengan bagian konduktif atau struktur kendaraan dapat menurunkan keselamatan.

Maintenance terganggu

Teknisi tidak mempunyai ruang untuk alat dan inspeksi.

Baca juga: Mengapa Lebar Cell 158 mm Penting dalam Desain Battery Tray Forklift?

---

Apakah Cell yang Lebih Pendek Selalu Lebih Mudah Dipasang?

Tidak selalu.

Cell yang lebih pendek memang memberikan ruang vertikal lebih besar, tetapi dapat menimbulkan konsekuensi lain.

Panjang cell bisa lebih besar

Untuk kapasitas sama, cell yang lebih rendah dapat mempunyai footprint lebih panjang.

Connector berada pada ketinggian berbeda

Layout kabel dan shroud tray lama mungkin tidak sesuai.

Dinding tray tidak cocok

Tray yang dirancang untuk cell tinggi mungkin tidak menahan cell lebih pendek pada posisi yang tepat.

Packing perlu diubah

Ruang kosong harus dikendalikan agar cell tidak bergerak.

Cover internal berbeda

Pelindung terminal atau insulasi dapat membutuhkan modifikasi.

Berat dan distribusi bentuk berubah

Meskipun berat cell mendekati sama, posisi massa dan bentuk pack dapat berbeda.

Jadi, cell lebih pendek tetap harus diperiksa melalui drawing lengkap.

---

Cara Mengukur Tinggi Efektif Battery Compartment

Pengukuran harus dilakukan secara sistematis.

1. Tentukan permukaan dasar

Ukur dari permukaan tempat tray benar-benar bertumpu, bukan dari lantai kendaraan yang tidak berkaitan langsung.

2. Cari penghalang terendah

Periksa:

• Cover.
• Bracket.
• Kabel.
• Kursi.
• Struktur body.
• Locking system.

3. Ukur pada beberapa titik

Lakukan pengukuran pada:

• Bagian depan.
• Tengah.
• Belakang.
• Sisi kiri.
• Sisi kanan.

Kompartemen tidak selalu mempunyai tinggi seragam.

4. Periksa cover tertutup

Jangan mengukur hanya ketika cover terbuka.

5. Periksa bukaan masuk

Ukur tinggi bukaan yang dilewati tray.

6. Perhatikan rel atau roller

Komponen ini dapat menaikkan posisi tray.

7. Periksa arah masuk

Battery pack dapat bergerak lurus, miring, atau melalui roller tertentu.

8. Dokumentasikan

Buat foto dan drawing dengan titik ukur yang jelas.

Ukuran efektif terkecil harus menjadi perhatian utama dalam analisis.

---

Data yang Harus Ada dalam Drawing Tampak Samping

Drawing tampak samping sebaiknya mencantumkan:

• Kode tipe cell.
• Kapasitas Ah/5HR.
• Tinggi H.
• Total height TH.
• Toleransi dimensi.
• Ketebalan dasar tray.
• Tinggi dinding tray.
• Posisi terminal.
• Intercell connector.
• Terminal shroud.
• Vent plug.
• Selang filling.
• Main cable.
• Cover battery pack.
• Tinggi luar battery pack.
• Tinggi efektif kompartemen.
• Ruang servis.
• Bracket dan penghalang kendaraan.
• Arah masuk dan keluar tray.

Drawing perlu menunjukkan ukuran nominal serta kondisi komponen aktual.

---

Langkah Menentukan Cell Berdasarkan Tinggi

Berikut alur yang dapat diterapkan.

Langkah 1: Tentukan kapasitas

Gunakan nameplate dan data kendaraan.

Langkah 2: Cari seluruh kandidat

Jangan langsung memilih satu model berdasarkan Ah.

Langkah 3: Catat kode lengkap

Pastikan karakter H, L, atau PS tidak hilang.

Langkah 4: Baca H dan TH

Ambil data dari baris model yang tepat.

Langkah 5: Periksa komponen bagian atas

Identifikasi:

• Vent plug.
• Connector.
• Shroud.
• Kabel.
• Watering system.

Langkah 6: Hitung tinggi tray lengkap

Masukkan dasar, dudukan, dan cover.

Langkah 7: Ukur kompartemen

Gunakan pengukuran aktual.

Langkah 8: Periksa bukaan

Pastikan battery pack dapat masuk dan keluar.

Langkah 9: Buat drawing

Gunakan tampak samping dan tampak atas.

Langkah 10: Verifikasi maintenance

Pastikan terminal dan vent plug dapat dijangkau.

Langkah 11: Konfirmasi spesifikasi terbaru

Spesifikasi dapat berubah sehingga data final perlu diverifikasi.

---

Kesalahan Umum dalam Membaca Tinggi Cell

Beberapa kesalahan yang perlu dihindari:

1. Menganggap H dan TH sama.
2. Menggunakan H sebagai tinggi battery pack.
3. Hanya melihat kapasitas Ah.
4. Menghapus karakter tambahan pada kode.
5. Mengabaikan vent plug.
6. Tidak menghitung connector dan shroud.
7. Tidak menyediakan ruang selang.
8. Mengabaikan ketebalan dasar tray.
9. Mengukur kompartemen hanya pada satu titik.
10. Tidak memeriksa cover tertutup.
11. Mengabaikan bukaan masuk.
12. Menganggap cell lebih pendek otomatis kompatibel.
13. Menganggap lebar sama berarti tinggi sama.
14. Membuat tray sebelum tipe final.
15. Tidak membuat drawing tampak samping.
16. Tidak memeriksa spesifikasi terbaru.

---

Checklist Sebelum Memilih Tipe Cell

Pastikan data berikut tersedia:

• Merek dan tipe forklift.
• Tegangan battery bank.
• Kapasitas Ah/5HR.
• Kode cell lengkap.
• Jumlah cell.
• Panjang L.
• Lebar W.
• Tinggi H.
• Total height TH.
• Jenis terminal.
• Jenis connector.
• Vent plug.
• Watering system.
• Tinggi dasar tray.
• Tinggi dinding tray.
• Tinggi battery pack lama.
• Tinggi efektif compartment.
• Ukuran bukaan.
• Posisi bracket.
• Arah keluar-masuk tray.
• Foto baterai dan kendaraan.
• Drawing lama jika tersedia.

---

Kesimpulan

Rocket BS Series mempunyai beberapa kelompok tinggi yang berbeda.

Secara umum:

• VCD merupakan kelompok yang relatif rendah.
• VCDH dan varian VCD tertentu sedikit lebih tinggi.
• VCE berada pada kelas menengah.
• VCF dan VCI membutuhkan ruang vertikal lebih besar.
• VCJ merupakan kelompok cell sangat tinggi.

Perbedaan tersebut memungkinkan kapasitas sama dicapai melalui bentuk cell yang berbeda. Cell yang lebih tinggi dapat mempunyai panjang lebih pendek, sedangkan cell yang lebih rendah dapat membutuhkan footprint lebih panjang.

Namun, pemilihan tidak boleh hanya didasarkan pada bentuk yang terlihat paling sesuai.

Teknisi harus memeriksa:

• H.
• TH.
• Dasar tray.
• Terminal.
• Connector.
• Shroud.
• Vent plug.
• Selang filling.
• Kabel.
• Cover.
• Tinggi efektif compartment.
• Bukaan battery pack.

Pesan teknis terpenting adalah:

Kapasitas Ah dan lebar cell hanya menentukan sebagian kompatibilitas. Tinggi H, total height TH, komponen di atas cell, konstruksi tray, dan ruang efektif forklift menentukan apakah battery pack benar-benar dapat dipasang serta dirawat dengan aman.

PT Andalan Multi Daya menyediakan konsultasi teknis dan pengadaan baterai traction untuk forklift serta kendaraan material handling. Siapkan kode cell, kapasitas, jumlah cell, dimensi L × W × H × TH, jenis vent plug, posisi terminal, connector, ukuran battery compartment, serta foto baterai lama agar pencocokan dapat dilakukan secara lebih akurat.

PT Andalan Multi Daya
Website: batteryindustrial.com
Solusi Energi Andal – Kinerja Maksimal
