Mengenal Tipe Cell DIN Chloride HSP15: XWAF hingga XWFF

Tipe cell DIN Chloride HSP15 terdiri atas tujuh kelompok utama, yaitu XWAF, XWBF, XWCF, LXWEF, XWEF, LXWFF, dan XWFF. Seluruh kelompok tersebut menggunakan lebar standar sekitar 198 mm, tetapi memiliki tinggi, rentang kapasitas, panjang, berat, dan volume elektrolit yang berbeda.

Perbedaan tersebut harus dipahami sebelum melakukan penggantian cell atau menyusun battery pack baru untuk forklift listrik. Kesamaan standar DIN dan lebar cell tidak berarti semua tipe bisa dipasang pada battery tray yang sama. Tinggi compartment, panjang total susunan, berat battery pack, posisi terminal, connector, serta spesifikasi charger tetap harus diperiksa.

Secara keseluruhan, Continental DIN Cells Chloride HSP15 tersedia dalam rentang kapasitas sekitar 120–1.400 Ah. Tinggi kelompoknya berada pada kisaran 373–755 mm, sedangkan panjang masing-masing cell berkisar sekitar 47–191 mm. Kapasitas produk dinyatakan menggunakan rating lima jam pada suhu 30°C.

Rentang yang luas memungkinkan Chloride HSP15 digunakan pada berbagai kebutuhan material handling, mulai dari battery pack berkapasitas menengah hingga konfigurasi berkapasitas besar. Namun, cell dengan angka Ah paling tinggi tidak selalu menjadi pilihan terbaik. Cell harus sesuai dengan kebutuhan energi kendaraan dan kondisi mekanis battery tray.

Mengenal Continental DIN Cells Chloride HSP15

Continental DIN Cells merupakan kelompok cell traction dengan standar ukuran tertentu yang digunakan dalam penyusunan battery pack kendaraan listrik industri.

Pada Chloride Motive Power HSP15, seluruh kelompok DIN menggunakan lebar standar sekitar 198 mm. Lebar tersebut menjadi salah satu karakter penting yang membedakannya dari kelompok UK BS Cells yang mempunyai lebar sekitar 158 mm.

Cell-cell DIN Chloride dapat disusun dalam steel tray untuk membentuk battery pack bagi:

• Forklift listrik.
• Reach truck.
• Pallet truck.
• Tow tractor.
• Kendaraan listrik industri.
• Peralatan material handling lainnya.

Battery pack lengkap bukan hanya kumpulan cell. Di dalamnya terdapat inter-cell connector, terminal utama, kabel, main connector, vent plug, pelindung terminal, dan kemungkinan fitur tambahan seperti electrolyte level sensor serta automatic battery filling system.

Karena itu, pemilihan tipe cell perlu memperhatikan keseluruhan rancangan battery pack, bukan hanya kode atau kapasitas nominalnya.

Tujuh kelompok Continental DIN Cells Chloride HSP15 adalah:

1. XWAF.
2. XWBF.
3. XWCF.
4. LXWEF.
5. XWEF.
6. LXWFF.
7. XWFF.

Kelompok-kelompok tersebut mempunyai lebar yang sama, tetapi tinggi dan pilihan kapasitasnya meningkat secara bertahap.

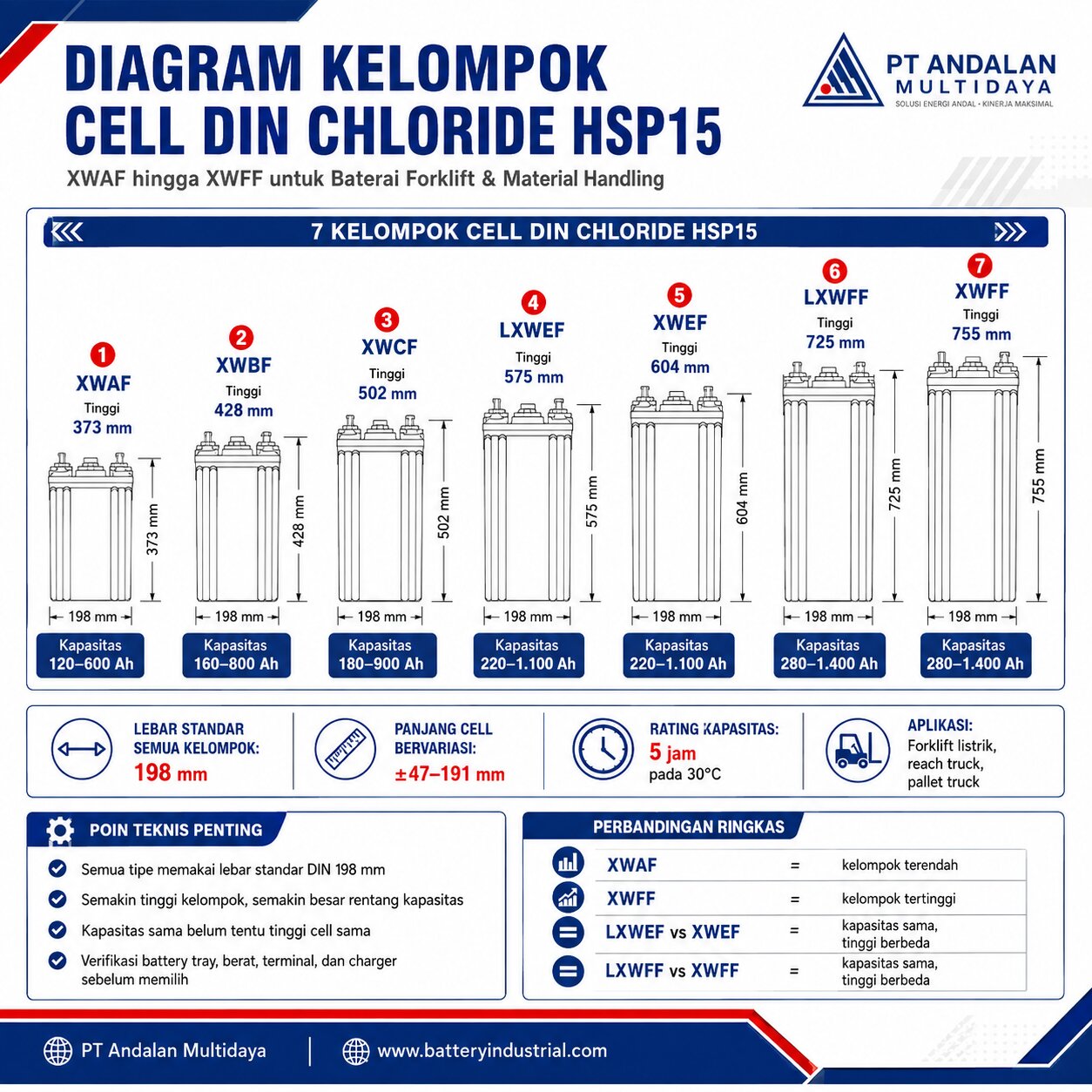

Tabel Perbandingan Tipe Cell DIN Chloride HSP15

Berikut ringkasan teknis setiap kelompok:

Kelompok Cell	Lebar Standar	Tinggi Keseluruhan	Rentang Kapasitas
XWAF	198 mm	373 mm	120–600 Ah
XWBF	198 mm	428 mm	160–800 Ah
XWCF	198 mm	502 mm	180–900 Ah
LXWEF	198 mm	575 mm	220–1.100 Ah
XWEF	198 mm	604 mm	220–1.100 Ah
LXWFF	198 mm	725 mm	280–1.400 Ah
XWFF	198 mm	755 mm	280–1.400 Ah

Tabel tersebut menunjukkan beberapa pola penting.

Pertama, seluruh kelompok memakai lebar standar yang sama. Kedua, tinggi bertambah dari XWAF menuju XWFF. Ketiga, kelompok yang lebih tinggi umumnya menawarkan kapasitas lebih besar.

Namun, kapasitas yang sama dapat tersedia pada kelompok dengan tinggi berbeda. Contohnya, LXWEF dan XWEF sama-sama memiliki rentang hingga 1.100 Ah, tetapi tinggi keduanya berbeda. Hal serupa berlaku pada LXWFF dan XWFF yang sama-sama mencapai 1.400 Ah.

Hal ini membuktikan bahwa kapasitas Ah tidak dapat menjadi satu-satunya dasar pemilihan.

Cell DIN Chloride Tipe XWAF

XWAF merupakan kelompok cell DIN Chloride HSP15 dengan tinggi paling rendah pada tabel Continental DIN.

Spesifikasi kelompok XWAF:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 373 mm.
• Rentang kapasitas: 120–600 Ah.
• Rentang panjang: sekitar 47–191 mm.

Beberapa contoh tipe dalam kelompok ini adalah:

• XWAF5: 120 Ah.
• XWAF13: 360 Ah.
• XWAF21: 600 Ah.

XWAF dapat dipertimbangkan untuk battery compartment yang memiliki ruang vertikal lebih terbatas. Walaupun tingginya paling rendah dalam kelompok DIN HSP15, tipe ini tetap tersedia hingga kapasitas 600 Ah.

Dalam satu keluarga XWAF, lebar dan tinggi cell tetap sama. Perubahan kapasitas terutama diikuti oleh perubahan panjang cell, berat, dan volume elektrolit.

Semakin tinggi nomor varian yang dipilih, panjang cell umumnya semakin besar. Bertambahnya panjang memberikan ruang bagi konstruksi pelat yang lebih besar sehingga kapasitas cell meningkat.

Namun, pengguna tidak boleh langsung memilih XWAF berkapasitas terbesar. Susunan akhir harus diperiksa terhadap:

• Panjang bagian dalam tray.
• Jumlah cell yang dibutuhkan.
• Posisi terminal.
• Berat total battery pack.
• Ruang kabel dan connector.
• Kapasitas charger.

XWAF cocok dipahami sebagai kelompok DIN untuk rentang kapasitas rendah hingga menengah, bukan sebagai cell yang otomatis sesuai untuk seluruh forklift berukuran kecil.

Cell DIN Chloride Tipe XWBF

XWBF berada satu tingkat di atas XWAF dalam hal tinggi dan kapasitas.

Spesifikasi kelompok XWBF:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 428 mm.
• Rentang kapasitas: 160–800 Ah.
• Rentang panjang: sekitar 47–191 mm.

Contoh tipe:

• XWBF5: 160 Ah.
• XWBF13: 480 Ah.
• XWBF21: 800 Ah.

Dibandingkan XWAF, XWBF mempunyai tinggi tambahan sekitar 55 mm. Kapasitas maksimumnya juga meningkat dari 600 Ah menjadi 800 Ah.

Parameter	XWAF	XWBF
Lebar	198 mm	198 mm
Tinggi	373 mm	428 mm
Kapasitas minimum	120 Ah	160 Ah
Kapasitas maksimum	600 Ah	800 Ah

Secara mekanis, selisih tinggi 55 mm cukup signifikan. Battery tray lama mungkin masih memiliki lebar yang sesuai, tetapi ruang pada bagian atas compartment belum tentu mencukupi.

Bagian atas cell harus menyediakan ruang untuk:

• Terminal.
• Inter-cell connector.
• Vent plug.
• Level indicator.
• Selang automatic filling jika digunakan.
• Penutup battery compartment.

Karena itu, penggantian dari XWAF ke XWBF tidak boleh dilakukan hanya karena membutuhkan kapasitas lebih besar.

Cell DIN Chloride Tipe XWCF

XWCF merupakan kelompok menengah dalam seri Continental DIN Chloride HSP15.

Spesifikasi kelompok:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 502 mm.
• Rentang kapasitas: 180–900 Ah.
• Rentang panjang: sekitar 47–191 mm.

Contoh tipe:

• XWCF5: 180 Ah.
• XWCF13: 540 Ah.
• XWCF21: 900 Ah.

Dengan tinggi 502 mm, XWCF menyediakan pilihan kapasitas hingga 900 Ah. Kelompok ini dapat digunakan sebagai referensi untuk kebutuhan menengah sampai besar, tergantung tegangan kendaraan, jumlah cell, dan durasi operasi.

XWCF tidak hanya lebih tinggi daripada XWBF, tetapi juga mempunyai berat terisi dan volume elektrolit yang lebih besar pada varian dengan kapasitas sebanding.

Peningkatan tersebut perlu diperhatikan karena battery pack forklift dapat terdiri atas puluhan cell. Selisih berat beberapa kilogram per cell akan menjadi besar ketika dikalikan dengan seluruh jumlah cell.

Sebagai contoh konseptual, perubahan berat 3 kg per cell pada pack berisi 24 cell akan menghasilkan perubahan total sekitar 72 kg sebelum menghitung tray dan aksesori.

Berat battery pack penting karena pada beberapa forklift, baterai juga menjadi bagian dari distribusi massa kendaraan. Oleh sebab itu, jangan mengubah tipe cell tanpa memeriksa kebutuhan berat yang tercantum pada kendaraan atau battery pack lama.

Cell DIN Chloride Tipe LXWEF

LXWEF menawarkan kapasitas lebih besar dengan tinggi yang masih lebih rendah dibandingkan XWEF.

Spesifikasi kelompok LXWEF:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 575 mm.
• Rentang kapasitas: 220–1.100 Ah.
• Rentang panjang: sekitar 47–191 mm.

Contoh tipe:

• LXWEF5: 220 Ah.
• LXWEF13: 660 Ah.
• LXWEF21: 1.100 Ah.

LXWEF menjadi kelompok pertama dalam urutan DIN HSP15 yang mencapai kapasitas 1.100 Ah.

Huruf “L” di bagian depan kode harus diperlakukan sebagai bagian penting dari identitas tipe. Kode LXWEF tidak boleh disamakan dengan XWEF meskipun rentang kapasitasnya sama.

Dalam proses pemesanan, kode lengkap harus dicantumkan. Menulis “XWEF 1.100 Ah” tanpa verifikasi dapat menimbulkan kesalahan karena terdapat kelompok LXWEF dan XWEF dengan tinggi berbeda.

Pemilihan LXWEF perlu disesuaikan dengan:

• Tinggi compartment.
• Panjang susunan cell.
• Berat yang dibutuhkan.
• Posisi terminal dan connector.
• Akses pemeriksaan elektrolit.
• Konfigurasi sistem filling.

Cell DIN Chloride Tipe XWEF

XWEF memiliki rentang kapasitas yang sama dengan LXWEF, tetapi tinggi keseluruhannya berbeda.

Spesifikasi kelompok:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 604 mm.
• Rentang kapasitas: 220–1.100 Ah.
• Rentang panjang: sekitar 47–191 mm.

Contoh tipe:

• XWEF5: 220 Ah.
• XWEF15: 770 Ah.
• XWEF21: 1.100 Ah.

Perbandingan LXWEF dan XWEF:

Parameter	LXWEF	XWEF
Lebar standar	198 mm	198 mm
Tinggi	575 mm	604 mm
Kapasitas minimum	220 Ah	220 Ah
Kapasitas maksimum	1.100 Ah	1.100 Ah
Selisih tinggi		29 mm

Selisih tinggi 29 mm dapat menentukan apakah battery pack dapat dipasang dengan aman. Ruang yang terlihat masih tersedia belum tentu cukup karena bagian terminal, connector, shroud, dan vent plug berada di atas cell.

LXWEF dan XWEF juga dapat memiliki perbedaan berat pada tipe dengan kapasitas yang sama. Oleh karena itu, keduanya tidak boleh dipertukarkan tanpa memeriksa tabel teknis lengkap.

Kesamaan Ah menunjukkan kapasitas nominal, bukan kesamaan dimensi atau konstruksi mekanis keseluruhan.

Cell DIN Chloride Tipe LXWFF

LXWFF merupakan salah satu kelompok berkapasitas terbesar pada Continental DIN Cells HSP15.

Spesifikasinya:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 725 mm.
• Rentang kapasitas: 280–1.400 Ah.
• Rentang panjang: sekitar 47–191 mm.

Contoh tipe:

• LXWFF5: 280 Ah.
• LXWFF13: 840 Ah.
• LXWFF21: 1.400 Ah.

Kapasitas hingga 1.400 Ah membuat LXWFF relevan untuk battery pack yang membutuhkan cadangan energi besar. Namun, cell ini juga memerlukan ruang vertikal yang besar dan menghasilkan berat pack yang tinggi.

Sebelum memilih LXWFF, lakukan evaluasi terhadap:

• Tinggi maksimal compartment.
• Kekuatan dan ukuran steel tray.
• Berat total seluruh cell.
• Peralatan lifting battery pack.
• Kesesuaian connector utama.
• Kemampuan charger.
• Waktu charging yang tersedia.
• Kebutuhan energi per shift.

Kapasitas besar tidak selalu menghasilkan operasional yang lebih efisien apabila charger tidak mampu mengisi battery pack sesuai waktu yang tersedia.

Battery pack berkapasitas besar juga tidak boleh dipasang hanya untuk mendapatkan waktu kerja lebih lama tanpa memastikan berat dan dimensinya sesuai dengan kendaraan.

Cell DIN Chloride Tipe XWFF

XWFF merupakan kelompok dengan tinggi paling besar dalam tabel Continental DIN Chloride HSP15.

Spesifikasi kelompok:

• Lebar standar: 198 mm.
• Tinggi keseluruhan: 755 mm.
• Rentang kapasitas: 280–1.400 Ah.
• Rentang panjang: sekitar 47–191 mm.

Contoh tipe:

• XWFF5: 280 Ah.
• XWFF13: 840 Ah.
• XWFF21: 1.400 Ah.

Perbandingan LXWFF dan XWFF:

Parameter	LXWFF	XWFF
Lebar standar	198 mm	198 mm
Tinggi	725 mm	755 mm
Kapasitas minimum	280 Ah	280 Ah
Kapasitas maksimum	1.400 Ah	1.400 Ah
Selisih tinggi		30 mm

Keduanya mempunyai rentang kapasitas yang sama, tetapi XWFF lebih tinggi sekitar 30 mm.

Perbedaan tersebut menunjukkan bahwa dua cell dengan Ah yang sama belum tentu cocok untuk battery compartment yang sama. XWFF juga dapat mempunyai berat berbeda dibandingkan LXWFF pada kapasitas yang setara.

Untuk kebutuhan penggantian, kode lama harus dibaca secara lengkap. Jangan hanya mencatat angka 1.400 Ah atau lebar DIN 198 mm.

Cara Membaca Kode Cell DIN Chloride

Kode tipe seperti XWAF5 atau XWFF21 terdiri atas dua bagian utama:

1. Kode kelompok, misalnya XWAF atau XWFF.
2. Nomor varian, misalnya 5, 13, 15, atau 21.

Kode kelompok menunjukkan keluarga dimensi dan rentang kapasitas. Nomor varian mengarah pada tipe tertentu dalam tabel, termasuk kapasitas, panjang, berat, dan volume elektrolit.

Contoh:

• XWAF5 merupakan varian dalam kelompok XWAF.
• XWBF13 merupakan varian dalam kelompok XWBF.
• XWCF21 merupakan varian dalam kelompok XWCF.
• XWEF15 merupakan varian dalam kelompok XWEF.
• XWFF21 merupakan varian dalam kelompok XWFF.

Nomor di belakang kode tidak sebaiknya diterjemahkan sendiri sebagai jumlah pelat atau parameter konstruksi tertentu apabila dokumen produk tidak memberikan definisi tersebut.

Cara yang benar adalah menggunakan kode lengkap sebagai referensi terhadap tabel pabrikan.

Hubungan Panjang Cell dengan Kapasitas Ah

Dalam satu kelompok DIN, lebar dan tinggi cell relatif tetap. Parameter yang berubah sesuai varian adalah panjang.

Pola umumnya:

• Varian kapasitas lebih rendah mempunyai panjang lebih pendek.
• Kapasitas meningkat ketika panjang cell bertambah.
• Berat kering ikut meningkat.
• Berat terisi meningkat.
• Volume elektrolit bertambah.

Pada beberapa kelompok, tipe awal memiliki panjang sekitar 47 mm, sedangkan tipe akhir mencapai sekitar 191 mm.

Kelompok	Contoh Awal	Panjang Awal	Contoh Akhir	Panjang Akhir
XWAF	XWAF5	±47 mm	XWAF21	±191 mm
XWBF	XWBF5	±47 mm	XWBF21	±191 mm
XWCF	XWCF5	±47 mm	XWCF21	±191 mm
XWEF	XWEF5	±47 mm	XWEF21	±191 mm
XWFF	XWFF5	±47 mm	XWFF21	±191 mm

Pola tersebut membuat panjang cell menjadi faktor penting dalam layout battery tray.

Selisih panjang kecil pada satu cell dapat menjadi besar setelah beberapa cell disusun dalam satu baris. Oleh sebab itu, tray tidak boleh dirancang berdasarkan perkiraan atau hanya berdasarkan kapasitas Ah.

Hubungan Tinggi Kelompok dengan Kapasitas

Urutan tinggi Continental DIN HSP15 adalah:

XWAF → XWBF → XWCF → LXWEF → XWEF → LXWFF → XWFF

Urutan tersebut menunjukkan peningkatan tinggi dari 373 mm menjadi 755 mm.

Semakin tinggi kelompoknya, semakin besar rentang kapasitas yang tersedia. Namun, pengguna tetap harus menilai apakah peningkatan tinggi benar-benar diperlukan.

Tinggi cell memengaruhi:

• Ruang di dalam battery compartment.
• Jarak terhadap penutup.
• Ruang terminal.
• Inter-cell connector.
• Vent plug.
• Electrolyte level sensor.
• Selang automatic filling.
• Proses lifting.
• Akses perawatan.

Tinggi dinding tray tidak sama dengan tinggi maksimal battery compartment. Cell dapat lebih tinggi daripada tray, tetapi tetap harus mempunyai ruang aman di dalam kendaraan.

Memahami Berat Kering dan Berat Terisi

Tabel Chloride HSP15 membedakan berat kering dan berat terisi.

Berat kering menggambarkan berat cell sebelum diisi elektrolit sesuai konfigurasi produk.

Berat terisi menggambarkan berat setelah cell berisi elektrolit.

Dalam penyusunan battery pack, berat yang lebih relevan untuk diperhitungkan adalah berat operasional lengkap, yang meliputi:

• Berat seluruh cell terisi.
• Steel tray.
• Inter-cell connector.
• Terminal dan kabel.
• Main connector.
• Plastic shroud.
• Sistem filling jika tersedia.
• Perlengkapan pengikat.

Secara konseptual:

Berat total battery pack = jumlah berat seluruh cell terisi + berat tray + connector + kabel + aksesori

Perhitungan berat tidak boleh diabaikan. Battery pack yang terlalu ringan atau terlalu berat dapat tidak sesuai dengan spesifikasi kendaraan.

Selain itu, berat yang besar membutuhkan alat handling dan lifting yang sesuai ketika pack akan dipasang, dilepas, atau dipindahkan.

Apa Arti Rating Lima Jam pada 30°C?

Kapasitas cell DIN HSP15 dinyatakan menggunakan five-hour capacity rating at 30°C. Artinya, nilai Ah pada tabel ditentukan berdasarkan metode pengujian selama lima jam pada suhu acuan tersebut.

Parameter ini penting karena kapasitas baterai harus dibandingkan menggunakan rating yang sama.

Nilai Ah tidak bisa langsung diterjemahkan sebagai jumlah jam kerja forklift. Durasi aktual dipengaruhi oleh:

• Arus rata-rata kendaraan.
• Berat beban.
• Frekuensi lifting.
• Kecepatan perjalanan.
• Jarak tempuh.
• Efisiensi motor dan controller.
• Kondisi battery pack.
• Temperatur.
• Pola operator.
• Kondisi charger.

Baterai 800 Ah tidak otomatis bekerja selama delapan jam. Lama operasional bergantung pada konsumsi energi aktual forklift.

Cara Memilih Tipe Cell DIN yang Tepat

Periksa kode cell lama

Kode lengkap merupakan referensi paling penting. Catat seluruh huruf dan angka, bukan hanya kelompok atau kapasitasnya.

Ukur bagian dalam battery tray

Ukur:

• Panjang.
• Lebar.
• Tinggi yang tersedia.
• Posisi terminal utama.
• Arah kabel.
• Ruang connector.
• Ruang vent plug dan sistem filling.

Gunakan dimensi bagian dalam, bukan dimensi luar tray.

Pastikan tegangan dan jumlah cell

Battery pack dibentuk dari sejumlah cell yang disusun seri. Jumlah cell harus sesuai dengan tegangan nominal kendaraan.

Jangan mengubah jumlah cell tanpa evaluasi sistem kelistrikan kendaraan dan charger.

Cocokkan kapasitas Ah

Gunakan kapasitas baterai lama dan kebutuhan operasional sebagai referensi.

Jika forklift sering tidak mencapai target waktu kerja, jangan langsung menaikkan Ah. Periksa juga:

• Kondisi cell lama.
• Charger.
• Motor.
• Controller.
• Beban.
• Temperatur.
• Pola pengisian.

Hitung berat total

Pastikan konfigurasi baru tetap berada dalam kebutuhan berat kendaraan.

Periksa terminal dan pole centres

Posisi terminal menentukan cara cell dihubungkan. Perbedaan terminal dapat membuat connector lama tidak sesuai.

Verifikasi charger

Charger harus sesuai dengan:

• Tegangan.
• Kapasitas Ah.
• Arus pengisian.
• Connector.
• Polaritas.
• Karakter pengisian.

Evaluasi pola operasi

Catat:

• Jam kerja setiap hari.
• Jumlah shift.
• Lama charging.
• Beban rata-rata.
• Frekuensi lifting.
• Ketersediaan battery pack cadangan.

Apakah XWAF Bisa Diganti dengan XWBF atau XWCF?

Penggantian tersebut mungkin secara teknis dapat dievaluasi, tetapi tidak bisa dipastikan hanya dari kapasitas.

Perbedaan utama terdapat pada tinggi:

• XWAF: 373 mm.
• XWBF: 428 mm.
• XWCF: 502 mm.

XWBF lebih tinggi 55 mm daripada XWAF, sedangkan XWCF lebih tinggi 129 mm daripada XWAF.

Risiko penggantian tanpa pengukuran meliputi:

• Cell tidak muat di compartment.
• Penutup kendaraan tidak dapat dipasang.
• Connector menyentuh bagian atas.
• Akses vent plug terganggu.
• Berat pack berubah.
• Charger tidak sesuai dengan kapasitas baru.

Penggantian kelompok harus didasarkan pada pengukuran mekanis dan verifikasi kelistrikan.

Apakah LXWEF Sama dengan XWEF?

Tidak.

Walaupun mempunyai lebar dan rentang kapasitas yang sama, tinggi keduanya berbeda:

• LXWEF: 575 mm.
• XWEF: 604 mm.

Selisihnya 29 mm.

Selain tinggi, berat dan kebutuhan ruang pemasangan dapat berbeda. Karena itu, kode LXWEF tidak boleh dipersingkat atau dianggap sama dengan XWEF.

Apakah LXWFF Sama dengan XWFF?

Tidak.

Keduanya sama-sama tersedia pada rentang 280–1.400 Ah, tetapi tinggi berbeda:

• LXWFF: 725 mm.
• XWFF: 755 mm.

Selisih 30 mm tersebut harus diperhitungkan terhadap compartment, terminal, vent plug, dan penutup kendaraan.

Kesalahan Umum Saat Memilih Cell DIN Chloride

Hanya melihat Ah

Ah yang sama tidak menjamin dimensi, berat, dan terminal sama.

Memilih kapasitas paling besar

Kapasitas terbesar belum tentu dibutuhkan dan mungkin tidak sesuai dengan tray atau charger.

Mengabaikan tinggi

Lebar 198 mm yang sama sering membuat pengguna menganggap seluruh cell kompatibel, padahal tinggi berbeda jauh.

Menggunakan dimensi luar tray

Ruang pemasangan ditentukan oleh dimensi bagian dalam.

Tidak menghitung berat pack

Total berat seluruh cell dan tray harus sesuai dengan kendaraan.

Tidak mencatat kode lengkap

Kode seperti LXWEF tidak boleh ditulis hanya sebagai XWEF.

Mengabaikan charger

Perubahan kapasitas perlu diikuti verifikasi charger.

Tidak memeriksa connector

Main connector, polaritas, posisi kabel, dan inter-cell connector harus sesuai.

Checklist Sebelum Memesan Continental DIN Cells

Siapkan data berikut:

• Merek forklift.
• Model forklift.
• Foto nameplate kendaraan.
• Foto nameplate battery pack.
• Tegangan nominal.
• Kapasitas Ah.
• Jumlah cell.
• Kode lengkap cell lama.
• Panjang bagian dalam tray.
• Lebar bagian dalam tray.
• Tinggi maksimal compartment.
• Berat battery pack lama.
• Posisi terminal.
• Tipe connector.
• Polaritas.
• Arah keluar kabel.
• Spesifikasi charger.
• Jam penggunaan per hari.
• Jumlah shift.
• Foto susunan cell dari atas.
• Kebutuhan level sensor.
• Kebutuhan automatic filling system.
• Lokasi penggunaan dan pengiriman.

Data lengkap membantu mengurangi risiko kesalahan pengadaan, pembuatan tray, dan instalasi.

Memilih XWAF hingga XWFF Berdasarkan Kebutuhan Forklift

Tipe cell DIN Chloride HSP15 menawarkan pilihan yang luas untuk berbagai konfigurasi battery pack. XWAF merupakan kelompok paling rendah dengan tinggi 373 mm dan kapasitas hingga 600 Ah. XWBF meningkat hingga 800 Ah, sedangkan XWCF mencapai 900 Ah.

Untuk kapasitas lebih besar, tersedia LXWEF dan XWEF hingga 1.100 Ah. Pada kelompok tertinggi terdapat LXWFF serta XWFF dengan kapasitas hingga 1.400 Ah.

Walaupun seluruhnya menggunakan lebar standar sekitar 198 mm, setiap kelompok mempunyai kebutuhan ruang, berat, dan konfigurasi berbeda. Cell tidak boleh dipilih hanya berdasarkan kapasitas Ah atau nama standar DIN.

Pemilihan yang tepat harus menggabungkan:

• Kode lengkap cell.
• Tegangan.
• Jumlah cell.
• Kapasitas Ah.
• Dimensi tray.
• Tinggi compartment.
• Berat total.
• Terminal.
• Connector.
• Charger.
• Pola operasional.

PT Andalan Multidaya menyediakan solusi Continental DIN Cells Chloride HSP15 tipe XWAF, XWBF, XWCF, LXWEF, XWEF, LXWFF, dan XWFF untuk forklift listrik serta kebutuhan material handling.

Kirimkan foto nameplate, kode cell lama, kapasitas, jumlah cell, dimensi battery tray, berat, connector, dan spesifikasi charger agar konfigurasi dapat direkomendasikan secara lebih tepat.

PT Andalan Multidaya
Website: www.batteryindustrial.com
